转速测量仪表
转速测量仪表是测量旋转物体转动速度的机械量测量仪表，简称转速表。
基础资料
简介
原理
转速表在工业和交通运输等部门应用很广，通过对旋转机械转速的测量以监视或控制机械的运转。转速表的测量原理有:
①将转速变换成角位移(如离心式、磁性式转速表);
②利用人眼视觉暂留的生理现象（如频闪测速仪）；
③将转速变换成电压（如测速电机）；
④将转速变换为电脉冲频率（脉冲式转速表）。转速测量仪表
类型
离心式转速表
离心式转速表
根据离心摆原理工作的转速表（图1）,它的主要部件是离心摆和测量弹簧。与转轴偏置的重荷P在轴旋转时产生的离心力Q与转轴的角速度ω的平方成正比。测量弹簧在离心力作用下产生的变形，弹簧的伸长或缩短与作用在弹簧上的力成正比。此变形通过放大机构使指针转动，在度盘上指示出转轴角速度的大小。这种转速表结构简单、体积小、造价低，所以应用较广。它的测量范围为30～24000转／分，测量误差为±1％。磁性式转速表
磁性式转速表
利用电磁感应把被测转速变换为指针转角的转速表（图2）。它由永久磁钢和固定在指针轴上的铝盘等构成。当磁钢被转轴带动旋转时，由于铝盘切割磁力线而在铝盘上产生涡流。这一涡流又与旋转磁场相互作用，形成使铝盘向磁场旋转方向偏转的力矩。同时铝盘带动游丝扭转，游丝便产生一反力矩。当两力矩平衡时，铝盘就稳定下来，铝盘的扭转角与被测转速成正比。这种转速表体积小，价格较低，但温度误差较大，在交通部门应用较广。它的测量范围为50～12000转／分，测量误差为±1.5％。频闪式转速表
利用人眼视觉暂留现象工作的转速表，又称频闪测速仪。其工作原理是：利用机械光栏或电控的周期性明灭光源来照明被测转轴，预先在被测轴上设有标志，当光源闪光频率调节到与被测转速相等或成整数倍数时，被测轴上的标志看上去是静止的，由此可以测得被测转速。这种转速表是非接触式测量仪表，因而特别适用于低功率的被测对象；另外，它的测量精确度高，所以可作为基准仪器使用。它的测量范围为300～21000转／分，测量误差为0.03～0.5％。
脉冲式转速表
光电式转速传感器

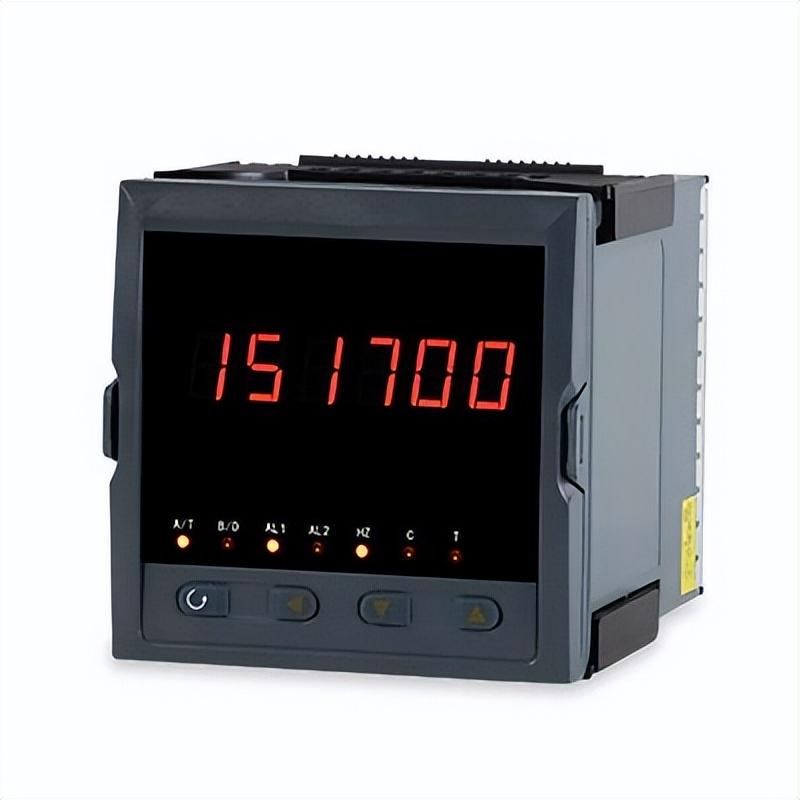

把被测转速变换成电脉冲频率信号后进行测量的转速表。它由转速传感器、测量电路和指示器等部分组成。转速传感器将被测转速变换为脉冲频率信号。转速传感器按作用原理分为光电式、磁电式和霍尔式等。图3为光电式转速传感器的结构示意。指示盘具有与标尺盘相同间距的缝隙。标尺盘每转过一条缝隙的角度，从光源射到光敏元件上的光线产生一次明暗变化，光敏元件的输出电流也就发生一次变化，输出一个脉冲信号。转速传感器具有测量精确度高、输出信号便于远传和处理等特点，上限工作频率为 30～100千赫（被测转速与传感器每转输出脉冲数的乘积）。用转速传感器和数字显示仪组成的数字式转速表的测量误差小于0.01％。转速测量仪表
