CF卡
分类

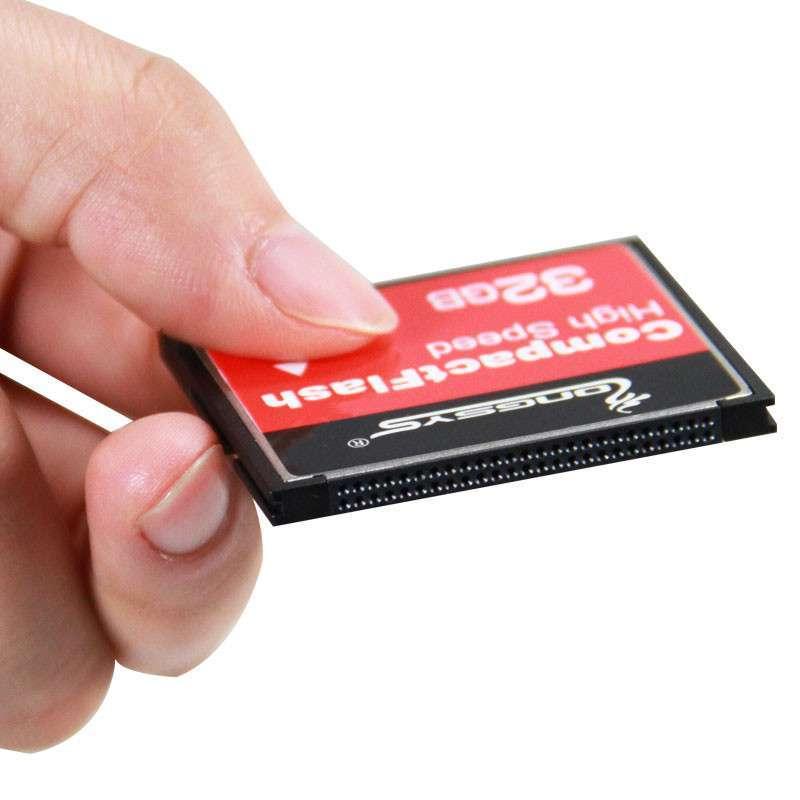

CF卡
从外形上CF卡可以分为两种：CF I型卡以及稍厚一些的CF II型卡。CF II型卡槽主要用于微型硬盘等一些其它 的设备。从速度上它可以分为CF卡、高速CF卡（CF+/CF 2.0规范），更快速的CF 3.0标准也在2005年被采用。
相机市场
CF卡
CF是与出现更早且尺寸更大的PCMCIA I型内存卡竞争的第一批闪存标准之一，它最初是建立在英特尔的或非型闪存的基础上，之后改为使用与非型闪存。CF是最老也是最成功的标准之一，尤其适合专业相机市场。它具有比其它存储方式更长的寿命以及较低的单位容量成本，同时也可以在较小的尺寸上提供较大的容量。插槽
CF卡
CF卡可以通过适配器直接用于PCMCIA卡插槽，也可以通过读卡器连接到多种常用的端口，如USB、 Firewire等。另外，由于它具有较大的尺寸（相对于较晚出现的小型存储卡而言），大多数其它格式的存储卡可以通过适配器在CF卡插槽上使用，其中包括SD卡/MMC卡、Memory Stick Duo、XD卡以及SmartMedia卡等。特点
一与二型
CompactFlash的电气特性与PCMCIA-ATA接口一致，但外形尺寸较小。
连接器为43毫米宽，外壳的深度是36毫米，厚度分3.3毫米（CF I型卡）和5毫米（CF II型卡）两种。
CF I型卡可以用于CF II型卡插槽，但CF II型卡由于厚度的关系无法插入CF I型卡的插槽中。CF闪存卡多数是CF I型卡。
CF卡比早期的PC卡（PCMCIA）I型更细小，然而厚度则和PC卡I及II型相同。CF卡是早期记忆卡规格之中最成功的，受欢迎程度比Miniature Card、SmartMedia卡及PC卡I型更胜一筹.
CF卡
在应用体积较小的器材时，SmartMedia卡曾经是CF卡的主要竞争对手，从市场渗透率而言却一度超越CF卡。不过，SmartMedia的优势，将因新制式的记忆卡出现而终止（大约于2002-2005年时）。九十年代末至廿一世纪初出现的记忆卡制式（如SD/MMC，各种 Memory Stick，xD图像卡等等）有助激烈竞争。新款记忆卡的体积比CF卡小数倍，某程度上与当时CF比PC Card的相差还要大。新制式将会主导掌上电脑，手提电话以及消费级数码相机，特别是超迷你型号。
优势
16G CF卡
无论如何，CF卡还会继续被很多设备支援，仍然成为专业数码相 机的主流标准。在2005年出产的消费级数码相机中，有一定数量还是支援CF卡。CF的主要特点仍是以最少的价钱换取最大的MB数，比小型记忆卡有著最高容量，CF II能使用MicroDrive，以及透过转接器使用多种较小记忆卡。同时, CF卡接口的记忆卡转接器比其他类型的平, 全因它没有芯片组。闪存型存储设备具有非易失性和固态，所以它比磁盘驱动器更稳固，耗电量仅相当于磁盘驱动器的5%，却仍然具有较快的传输速率（SanDisk Extreme III型CF卡的写入速度和读取速度可达20MB/s）。它们的工作电压为3.3volts或5volts，可以在不同的系统间转换。闪存型CF卡可以适应极端的温度变化，工业标准的闪存卡可以在-45至85摄氏度的范围内工作。
应用
CF接口已广泛用于PDA、笔记本电脑、数码相机和包括台式机在内的各种设备。
到2005年，CF卡的容量规格从最小的8MB到最大可达12GB。（这里的1MB=1,000,000byte，1GB=1000MB）
EP7212是CIRRUS LOGIC公司生产的支持MP3格式的数字音频解码的微处理器。它采用ARM7TDMI CPU核，时钟速率高达74MHz；它内含DRAM、FLASH、LCD、串口和数字音频接口。这些特征使得开发者容易实现MP3文件的解码和播放。本例中利用CF卡存储MP3。
（1）CPLD逻辑关系采用VHDL语言实现
OE <=NCS3 OR NRD；
WE <=NCS3 OR NWR；
CE1 <=A0 AND (NOT WORD)；
CE2 <=(NOT A11)AND (NOT WORD);
REG <=A11；
（2）软件实现
首先，配置结构寄存器，设为MEMORY模式。然后，各个任务寄存器设定参数。最后，将命令写入命令寄存器，执行操作。下面的代码段实现将CF卡第一个扇区全部写入0XAAAA。
LDR R0，=0X30000200； //结构寄存器地址A11=1
LDR R1，=0；
STRB R1，[R0]; //设置为MEMORY方式
LDR R0，=0X30000800； //初始化地址，A11=1
LDR R2，=0X80； //检测忙信号
LDR R3，=0XAAAA; //测试数据
LDR R1，=1； //传输扇区数目。此处是1个扇区大小
STRB R1，[R0,#2];
LDR R1,=0; //起始扇区号
STRB R1，[R0,#3];
LDR R1,=0; //柱面低8位地址
STRB R1，[R0,#4]；
LDR R1，=0； //柱面高8位地址
STRB R1,[R0,#5];
LDR R1,=0XE0; //磁道数
STRB R1，[R0,#6];
LDR R1,=0X30； //写扇区命令
STRB R1[R0,#7];
WAIT
LDRB R1，[R0,#7]; //读状态信号，检测是否忙。
//若忙，在此循环
TST R1，R2；
BNE WAIT
LDR R4，=0; //初值
LDR R5，=0X100； //写256个字，512个字节。
WRITE
STR R6，[R0]；
ADD R5，R5，#1；
CMP R5，R4；
BNE WRITE； //向缓冲写512个字节
由于篇幅有限，本文仅给出MEMORY模式实现的方法，其它两种模式实现与MEMORY相似。由于CF卡具有易于携带、兼容性好、容量大的特点，可以预见，它必将在更广阔的领域得到应用。
容量价格
CF卡
Pretec发布好几款CF卡，容量有32GB、64GB与100GB，真的是100GB ，CF容量终于冲到3位数了。其中32GB标榜速度较快，可达333倍速，写入可达每秒 50MB；100GB的版本则是233倍，写入达每秒35MB；64GB则可以用在CF转SATA的用途，会另外出一个转接盒，内装4张Pretec 64CF，就变成了SSD。价格方面，价位从美金399到630元，折合人民币2,722元到4,298元不等，内含4张64GB的CF转SATA 2.5寸转接盒则是1596美金，折合人民币10,889元。
右图为64GB的CF卡实物。
技术特点
CF卡（Compact Flash）是1994年由SanDisk最先推出的。CF卡具有PCMCIA-ATA功能，并与之兼容；CF卡重量只有14g，仅纸板火柴般大小（43mm x 36mm x 3.3mm），是一种固态产品，也就是工作时没有运动部件。CF卡采用闪存（flash）技术，是一种稳定的存储解决方案，不需要电池来维持其中存储的数据。对所保存的数据来说，CF卡比传统的磁盘驱动器安全性和保护性都更高；比传统的磁盘驱动器及Ⅲ型PC卡的可靠性高5到10倍，而且CF卡的用电量仅为小型磁盘驱动器的5%。这些优异的条件使得大多数数码相机选择CF卡作为其首选存储介质。
卡的发展
CF卡
虽然最初CF卡是采用Flash Memory的存贮卡，但随着CF卡的发展，各种采用CF卡规格的非Flash Memory卡也开始出现，CFA后来又发展出了CF+的规格，使CF卡的范围扩展到非Flash Memory的其它领域，包括其它I/O设备和磁盘存贮器，以及一个更新物理规格的Type II规格（IBM的Microdrive就是Type II的CF卡），Type II和原来的Type I相比不同之处在于Type II厚5mm。CF卡同时支持3.3伏和5伏的电压，任何一张CF卡都可以在这两种电压下工作，这使得它具有广阔的使用范围。CF存贮卡的兼容性还表现在它把Flash Memory存贮模块与控制器结合在一起，这样使用CF卡的外部设备就可以做得比较简单，而且不同的CF卡都可以用单一的机构来读写，不用担心兼容性问题，特别是CF卡升级换代时也可以保证旧设备的兼容性。
开发平台
CF卡有相当多的平台支持，包括DOS，Windows 3.x，Windows 95，Windows 98，Windows CE， OS/2，Apple System 7，Linux和许多种UNIX都能够支持。
CF卡作为世界范围内的存储行业标准，保证CF产品的兼容，保证CF卡的向后兼容性；随着CF卡越来越被广泛应用，各厂商积极提高CF卡的技术，促进新一代体小质轻、低能耗先进移动设备的推出，进而提高工作效率。CFA总部在加拿大的Palo Alto，其成员有权免费得到CF卡、CF商标和CF技术详情。CFA成员包括3COM，佳能、柯达、惠普、日立、IBM、松下、摩托罗拉、NEC、SanDisk、精工（爱普生）和Socket Communications等120多个。而且其中的主要数码相机生产研发厂商已经成立了一个专门组织，从事于CF产品的开发。
卡的不足
1.容量有限。虽然容量在成倍提高，但仍赶不上数码相机的像素发展。目前的千万像素以上产品已经是流行的高端产品最低规格，而民用主流市场也达到8百万像素级别。普通民用的JPEG压缩格式下，容量尚可，但是专业级的TIFF（RAW）格式文件还是放不下几张图像数据。
2.体积较大。与其他种类的存储卡相比，CF卡的体积略微偏大，这也限制了使用CF卡的数码相机体积，所以现下流行的超薄数码相机大多放弃了CF卡，而改用体积更为小巧的SD卡。
3.性能限制。CF卡的工作温度一般是0-40摄氏度。因此0度以下的环境中，数码相机基本可以说变成了“废物”。即使是专业机也不能幸免。军用的CF卡耐寒能力达到－40摄氏度，可是什么时候普及，价格什么时候跌到普通老百姓可以承受的地步还不得而知。
微型硬盘
CF卡
微型硬盘是一种符合CF-II型标准的微型硬盘驱动器（约1英寸宽）。1999年IBM首次发布了拥有340MB容 量的微型硬盘，后于2002年将其部门连同Microdrive商标一起卖给了日立。许多其它的厂商（如：希捷、索尼等）也在出售微型硬盘，截止到2005年中期，微型硬盘的容量已经达到了6GB并且还在高速增长着。做为一种机械式存储设备，这些微型硬盘在运行的时候需要消耗比闪存更多的能源，所以在某些供能不足的设备上它们也许不能很好的运行。同时，作为机械设备，它们对物理震动和温度的变化要比闪存更加敏感，尽管在实际使用中并无大碍。
CF规范
在CompactFlash规范第一次标准化的时候，即使是全尺寸的硬盘的容量也很少超过4GB的，因此ATA规范自身存在的限制被认为是可接受的。但是，在硬盘由于不断增长的容量需求而对ATA规范作出大量改变的今天，闪存卡很快就超过了4GB的限制。
• CF+（或CF2.0）包括了两个较大的变化：数据传输率提高到16MB/s，容量最大可达到137GB（根据CompactFlash协会（CFA）的资料）
• CF3.0，支持UDMA mode 4，最高66MB/s
• CF4.0，支持UDMA mode 5，最高100MB/s
• CF4.1，支持UDMA mode 6，最高133MB/s Up to 137GB
• CF5.0，支持UDMA mode 6，最高133MB/s Up to 144PB
• CF6.0，支持UDMA mode 7，最高167MB/s Up to 144PB [1]
三代
德国科隆--CF标准有了新的第三修订版，将接口数据传输速率提升了4倍。标准将与FAT32文件系统相结合，完全支持容量超过2.2GB的CF卡。
刚刚宣布的CF+和CF规范第三修订版利用了Ultra DMA 33和Ultra DMA 66规范（主要用于IDE硬盘驱动器），将接口数据传输速率从16MB/s提高到66MB/s。DMA（直接存储访问）接口方式可以降低用于管理CF卡数据传输的处理器耗能。据标准化组织CF联盟（CFA）称，快速的PCMCIA ATA存储与I/O模式也可以加入，它可以将接口传输速度提高到25MB/s。
其它设备
CompactFlash规范还被应用于多种输入/输出以及接口设备。由于它的电气性能与PCMCIA卡一致，因此大多数PCMCIA卡都有类似的CF版本。如：
以太网；
调制解调器；
无线局域网；
数码相机；
GPS(全球卫星定位系统) ；
条码扫描仪；
磁条读写器；
Super VGA显示适配器；
多种其它闪存卡的读卡器；
GBA电影播放器。
5标准
理论上最大容量1.44亿GB
CF卡联盟（CompactFlash Association，CFA）宣布了获得通过的CF5.0版标准，新标准在现有 CF4.1版标准基础上做出了多项升级，尤其是在闪存容量高速上涨的形势下，CF5.0将容量上限提升了几个数量级。
和几年前的硬盘137GB容量限制一样，CF卡由于使用28bit寻址，最大容量也只有137GB。因此在CF5.0标准中，寻址空间被增加到48bit，理论上的最大容量因此被提升到了 144PB（144000TB），应当可以在很长时间内满足需求。除此以外，新标准中的的数据传输单位从128KB提升到32MB，大大提高了传输效率。
CF5.0标准支持ATA-6和ATA-8/ACS-2标准，并为了改进兼容性修改了接口的电气定义。和固态硬盘SSD类似，CF5.0标准中也增加了TRIM功能，能够对空余空间进行管理，改善性能表现。除了既定规范，CF5.0还提供了一项可选特性“Video Performance Guarantee”（视频性能保证），针对大数据量高清视频拍摄提供QoS功能，保证不会出现丢帧现象。通过该功能的引入，CF卡有意进入超高速摄影等专业视频市场。
