可调电位器
可调电位器，是一种可调的电子元件，由一个体和一个转动或滑动系统组成。
基础资料
简介
相关概述

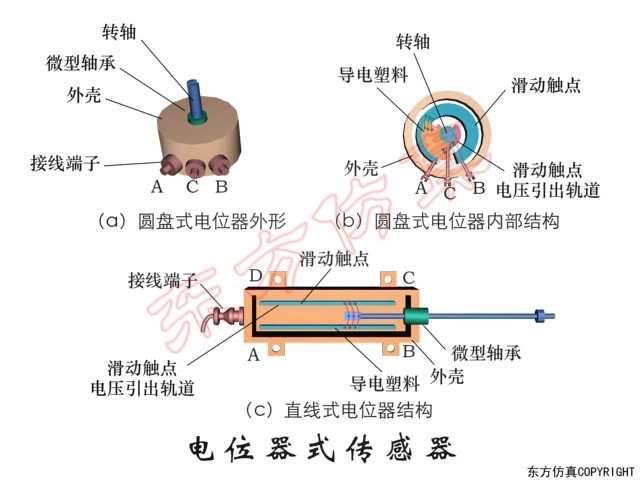

在裸露的电阻体上，紧压着一至两个可移金属触点，触点位置确定电阻体任一端与触点间的阻值。当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，转动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节。
初中电学实验中常用的滑动变阻器就是一种常见的线绕电位器。
可调电位器原理一、单电源控制电位，输出端C具有0-∞V的调节范围。
可调电位器原理二、这个电路具有正负对称电源，例：当电位器中心触头C滑动到电位器A端时OUT输出对地电压为+12V，当电位器中心触头C滑动到电位器B端时OUT输出对地电压为-12V。
可调电位器原理三、这是一种音频放大器用于音量控制的接法当电位器中心触头C滑动到电位器A时音量最大，当电位器中心触头C滑动到电位器B时音量最小，如果c点到B出现接触不良时就会出现音量关不死。
相关用法
这个电路具有正负对称 电源，例：当电位器中心触头C滑动到电位器A端时 OUT输出对地电压为+ 12V，当电位器中心触头C滑动到电位器B端时OUT输出对地电压为-12V。
单电源控制电位，输出端C具有0-∞V的调节范围。
这是一种音频放大器用于音量控制的接法当电位器中心触头C滑动到电位器A时音量最大，当电位器中心触头C滑动到电位器B时音量最小，如果c点到B出现接触不良时就会出现音量关不死。
音频音量控制电路原理图
相关参数
1.标称阻值： 100-1M
2.额定功率：0.5（W）
3.允许偏差：±10（%）
4.零位电阻：0（Ω）
5.接触电阻：1（Ω）
6.绝缘电阻：1（MΩ）
