线绕电阻
线绕电阻是固定电阻的一种。线绕电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用无感绕法等。绕线电阻主要适用于精密仪表、电讯仪器、电子设备等交直流电路中作分压、降 压、分流及负载电阻用。
基础资料
简介
结构
线绕电阻是固定电阻的一种。它的电路符号与普通电阻相同。它的最里层是一玻璃纤维芯柱，在芯柱上绕有电阻丝。电阻的两根端线与焊脚引线在内部压接在一起，外层用绝缘封装填料将其密封。

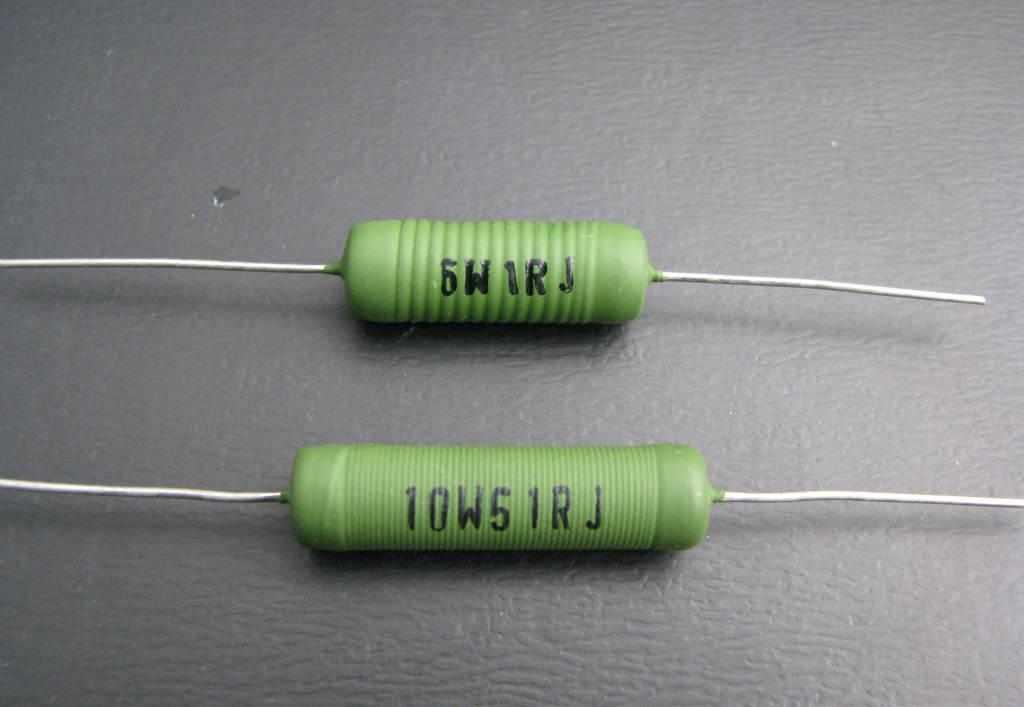

线绕电阻
特点
（1）电阻丝选用康铜、锰铜、镍铬等合金材料制成，具有很好的稳定性和过负载能力。
（2）电阻丝同焊脚引线之间采用压接方式，应用时如负载出现短路现象，可迅速在压接处熔断，保护电路。
（3）由于采用工业高频电子陶瓷外壳和矿质材料包封，具有优良的绝缘性能，电阻可达100MΩ以上，且散热好，功率大。
（4）电阻丝被严密包封于陶瓷电阻体内部，具有优良的阻燃、防爆特性。
检测与代换
检测线绕电阻的方法及注意事项与检测普通固定电阻完全相同。线绕电阻一般都工作在大电流状态下，因此损坏率相对较高。当其烧断损坏后，如无原配型号电阻代换，可根据电路要求，采用下面方法应急代换：
（1）对于已断路的大功率小阻值线绕电阻，可刮去表面绝缘层，露出电阻丝，找到断点。将断点的电阻丝退后一匝绞合拧紧即可。
（2）用电阻丝应急代换。电阻丝面J以从旧线绕电位器或线绕电阻器上拆下。用万用表量取一段阻值与原电阻相同的电阻丝，并将其缠绕在原电阻器上，电阻丝两端分别焊在原电阻的两端后，装入电路即可。
（3）当损坏的线绕电阻阻值较大时，可采用内热式电烙铁芯代换，如阻值不符合电路要求，可采用将电烙铁芯串、并联方法解决。只要阻值相近即可，不会影响电路的正常工作。
