排气槽
排气槽是为了保证空气能够排出，排气槽的作用是保证型腔中的气体能够顺利排出。
基础资料
简介
作用
排气槽

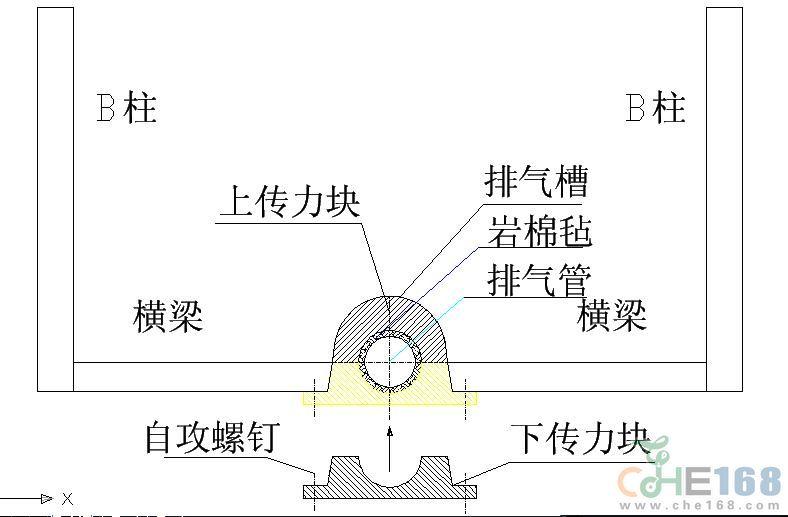

因没有排气管槽的详细横剖面 在模具设计中，如压铸，注射等，当模具闭合后，在型腔中包含着空气，为了保证空气能够排出，故需要专门在模具中设置排气槽。排气槽的作用是保证型腔中的气体能够顺利排出。排气不良所诱发的成形缺陷
由于注塑模的排气不良．可能诱发出以下各种成形缺陷。
①型腔充填不足．特别是熔料最后到达的部位。
②熔接部分接合强度低，甚至由于熔料汇合处气体未及时排出而出现虚假的熔接。
③未及时排出的气体被压缩而发热，致使塑件被烧坏这种由空气被压缩所产生热的温
度可高达600℃。
④塑件光泽面上呈现暗色，表面装饰纹不清晰。
⑤因塑件表面附着气化物而脱模不佳。．
⑥由空气被压缩所产生的热量使熔料粘度下降，而出现毛刺。
⑦因气体混入熔料中，致使塑件中出现气泡银丝和光泽暗淡等外观缺陷。
特别是对于大型塑件、容器类和精密塑件，排气槽将对它们的品质带来很大的影响。至于在高速成形中．则排气槽的作用更为重要。
排气槽的设计
有以下各种从模具中排气的方法．设计模具时可根据需要分别选用或结合使用。
1.在模具分型面处加工排气槽；
2.利用推杆、型芯和拼块排气；
3.利用烧结合金或多孔金属排气；
4.强制吸引排气；
5.有利于排气的塑件形状及浇口位置。
