485中继器
产品介绍

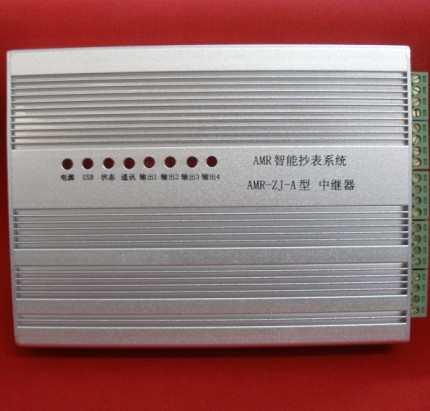

485中继器
可以将485总线进行光电隔离，防止共模电压干扰。可 以支持RS-485总线与RS-422总线的自动切换。对各个串口端口进行有效隔离、电源隔离，使得总线电压差的问题得到解决，杜绝了RS485数据并线的施工质量隐患问题。研通485中继器还专门为扩展RS485通信接入能力、延长通信距离以及灵活便捷的总线组网，是一点对多点RS485网络最佳的扩展组网设备。同时也可作为RS485一点对多点的RS485中继器。
产品特点
485 总线中如果485传输线达到一定的距离，而且处于复杂的外部环境，从而容易受到外部环境的电磁感应等外部干扰。中继器中的高效的防雷管可以有效地抑制闪电 (Lightning)和ESD.并且提供每线600W的雷击浪涌保护功率。可以吸收外部环境的电磁感应等外部干扰。从而保护485总线的稳定性。
由于485总线传输距离的延长，或者485总线中的485设备的增多，会使得485信号不断的衰减，最后可能导致485总线不稳定甚至不能使用，485总线中继器可以对已有的485信号进行增强和放大，增加RS-422/RS-485总线网络中485设备的数目。
在现场施工当中，由于485总线的距离比较远，在其中形成了电位差，从而产生了共模干扰，导致稳定性降低。485总线中继器的光电隔离器能够提供3000V 的隔离电压，可以有效的将485总线相互隔离，防止共地干扰。其中的DC/DC模块，可以将两端的电源完全隔离。从而实现完全隔离。
485中继器采用专业的I/O电路，使用数据流向自动控制技术，自动判别和控制数据传输方向，无需更改软硬件，可以很方便的实现RS-485总线与RS-422总线之间的切换。采取零延时设计，传输速度快。自动侦测串口信号速率，无需设置串口波特率。
485总线要求485设备要离总线主干尽可能的近，使用485总线中继器，可以将总线拓扑结构改成"T"型拓扑结构，方便现场施工。
485光隔离中继器采用全金属外壳，防静电，抗干扰能力强。
技术参数
接口特性：串口符合EIARS-232/485/422协议
传输介质：超五类双绞屏蔽线或者485专用线
工作方式：异步工作，点对点或多点，2线半双工，4线全双工
传输距离： RS-485/RS-422端1200米
尺寸： 95L*65W*25H毫米
使用环境：温度：-20℃－60℃，湿度：5%—95%
传输速率： 300bps—115200bps
保护等级： 600W浪涌保护,15KV静电保护
引脚定义：
R+：RS-422接口接收正端
R-：RS-422接口接收负端
T+：RS-422接口发送正端
T-：RS-422接口发送负端
485+：RS-485接口正端
485-：RS-485接口负端
GND：电源地（近端接地点）
连接示意图：
工作条件
● 工作温度： -30℃ ～ +80℃
● 工作湿度： 0 ～ 95% (无冷凝)
● 电 源： DC9～12V 500mA
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
应用领域
用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统。
医疗、工矿产品开发；工控教学应用远程通讯；移动数据采集站；智能楼宇控制数据、安防工程等应用系统； RS485总线工业自动化控制系统。
