485集线器
简介

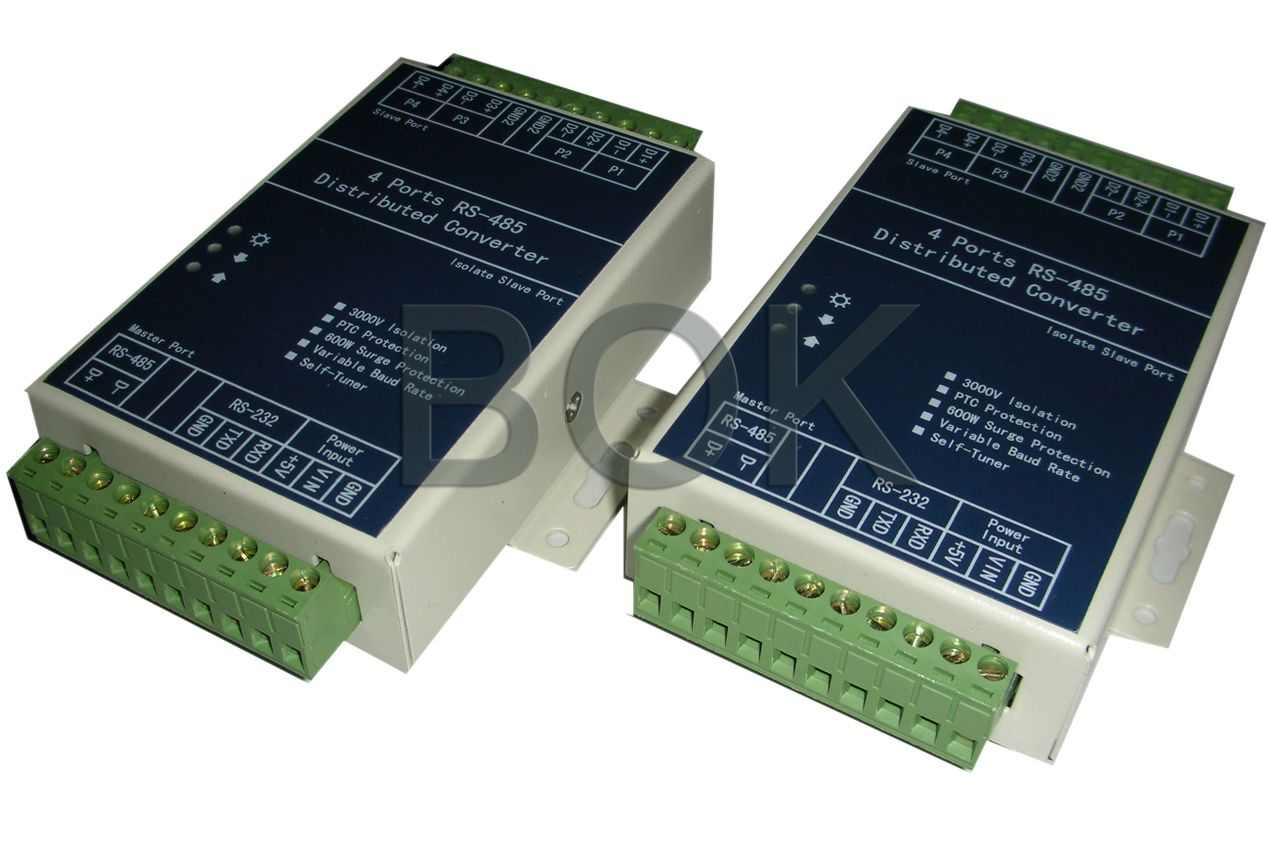

485集线器
RS-485集线器一款内部采用双核、无休(不间断工作)的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485收发转换时延问题。RS-485 接口传输距离大于 3000 米、性能稳定。研通RS-485集线器广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
RS-485 HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
产品特点：
工业级光电隔离：为所有的RS-485接口提供3KV以上的光电隔离，有效的解决了外界雷击浪涌和地电位差带来的传输问题。
短路开路保护：具有RS-485端口故障告警功能，并能自动切掉故障端口，这种设计能够保证当其中连接的RS-485端口设备发生故障时，出现问题的RS-485端口将被隔离，以确保其他网段的设备正常工作。
星形连接：提供更加灵活的RS-485星型总线结构RS-485接口输入、输出端均采用独立驱动方式，改变原有总线的单一式结构为网络结构给工程建设及系统的稳定性带来极大的好处。
数据流向自动控制：通过硬件解决数据流向问题，自动判别和控制数据传输方向。
技术参数：
电气接口: 串口接口位接线端子传输介质：超五类双绞屏蔽线或者485专用线工作方式：异步工作，点对点或多点,2线半双工
传输距离： RS-485端1200米,RS-232端建议不超过5米
尺寸： 120L*80W*25.5H毫米(带接线端子尺寸：140L*105W*25.5H毫米）
使用环境：温度：-20℃－60℃，湿度：5%—95%
保护等级：
应用领域：
用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统。
判断线路故障
485集线器上电之后，电源指示灯是长亮的，每个485端口都分别对应一个COM口的指示灯，正常通信时，对应的COM口的灯会是绿灯交替的闪烁，如果某个COM口的指示灯为红灯常亮，则判断为该485端口出现短路，这样就方便了布线工程后期的检测与维护，提供了切实的依据。
