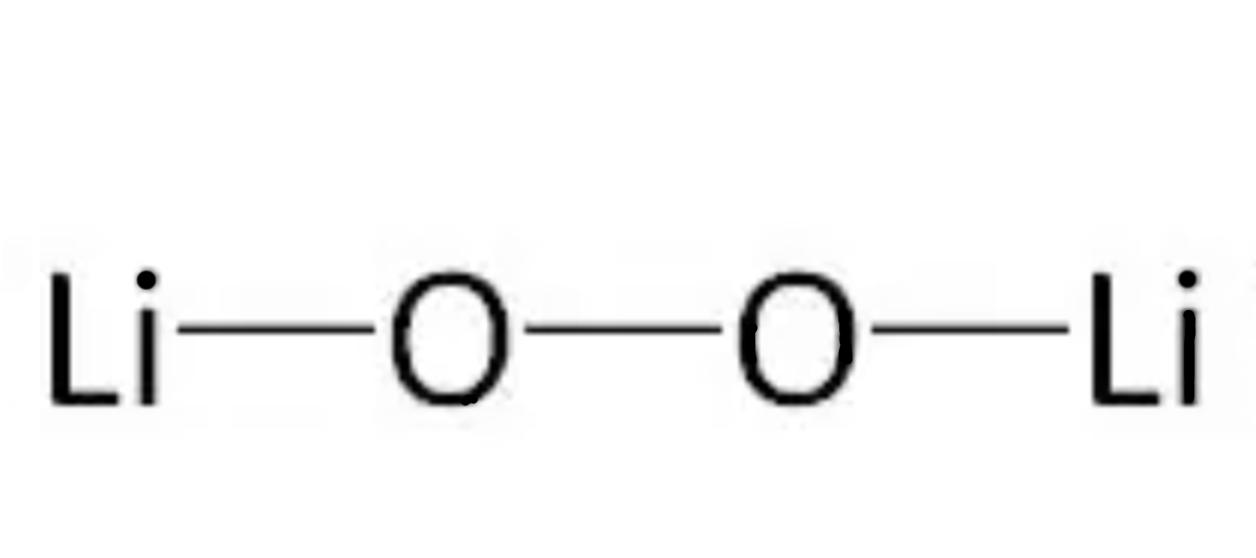

过氧化锂

急救措施

皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗。就医。

眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。就医。

吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。

食入：用水漱口，给饮牛奶或蛋清。就医。

消防措施

有害燃烧产物：氧化锂。

灭火方法：消防人员必须穿全身防火防毒服，在上风向灭火。灭火时尽可能将容器从火场移至空旷处。然后根据着火原因选择适当灭火剂灭火。

泄漏应急处理

应急处理：隔离泄漏污染区，限制出入。建议应急处理人员戴防尘口罩，穿防毒服。不要直接接触泄漏物。

小量泄漏：用干燥的砂土、蛭石或其它惰性材料覆盖。用洁净的铲子收集于密闭容器中。

大量泄漏：收集回收或运至废物处理场所处置。

化学性质

稳定性

与水反应生成氧气和氢氧化锂。

毒理学数据

主要的刺激性影响：

在皮肤上面：可能引起发炎。

在眼睛上面：可能引起发炎。

致敏作用：没有已知的敏化现象。

生态学数据

通常对水体是稍微有害的，不要将未稀释或大量产品接触地下水，水道或污水系统，未经政府许可勿将材料排入周围环境。

计算化学数据

1、 氢键供体数量：0

2、 氢键受体数量：2

3、 可旋转化学键数量：0

4、 拓扑分子极性表面积（TPSA）：46.1

5、 重原子数量：4

6、 表面电荷：0

7、 复杂度：4

8、 同位素原子数量：0

9、 确定原子立构中心数量： 0

10、 不确定原子立构中心数量：0

11、 确定化学键立构中心数量：0

12、 不确定化学键立构中心数量：0

13、 共价键单元数量：3

性质

白色晶体。室温下在热力学上是稳定的。属六方晶系。加热时分解为氧化锂和氧，分解反应可用于氧化锂的制备。在空气中逐渐转变为碳酸锂。溶于水，产生含有过氧氢离子的溶液，逐渐分解放出氧气。在水中的溶解度随温度升高而降低。

制备

1、氢氧化锂、金属锂与过氧化氢在有机溶剂中反应法 过氧化锂

以1：(3.8～3.9)的摩尔比，将一水氢氧化锂溶解在65%～67%过氧化氢溶液中，不断搅拌混合物，用冰冷却反应溶液。适量加入0℃的乙醇，形成白色晶体。过滤出晶体，用无水乙醇洗涤。产物在100～120℃，压力为4kPa下，经过6h真空干燥，得到纯度92%～94%的过氧化锂。

2、亦可用无水氢氧化锂的甲醇溶液和27.5%过氧化氢溶液反应，搅拌30 min，直接从甲醇溶液中析出过氧化锂沉淀，过滤后用甲醇洗涤，在90～100℃时，经真空干燥，得到高纯度的过氧化锂。

3、氢氧化锂与过氧化氢直接反应法

用27%～35%的过氧化氢溶液与一水氢氧化锂作用，过氧化氢溶液用量一般不超过理论量的20%。化学方程式为：

2LiOH·H2O+2H2O2→2LiOOH·H2O+2H2O

2LiOOH→Li2O2+H2O2

在加压下将形成的沉淀过滤，或用离心分离法析出，再经真空干燥处理，得到含96%的过氧化锂。亦可直接将反应溶液用喷雾干燥法制得过氧化锂。

用途

用于制造热电偶、含氧化锂光学玻璃、高纯氧化锂、氧化剂、发泡剂。用作合成试剂、潜艇和宇宙飞船中的气体净化剂（与二氧化碳反应产生氧气）。

用作氧化剂，制造热电偶、含氧化碲光学玻璃的原料，用于合成有机过氧化锂，也用于制造发泡剂。

危险性概述

健康危害：本品粉尘刺激眼睛、皮肤和呼吸系统。水溶液为碱性腐蚀液体。

环境危害：对环境可能有危害，对水体可造成污染。

燃爆危险：本品助燃，有毒，具刺激性。

危险特性：强氧化剂。与可燃物混合，受轻微碰撞或摩擦可引起燃烧。遇水发热， 能引起有机物燃烧。与还原剂能发生强烈反应。
