椭圆齿轮流量计

测量原理

椭圆齿轮流量计的轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口，所以，椭圆齿轮流量计每转一周所排出的被测介质量为半月形容积的4倍，这样通过椭圆齿轮流星计的体积流量Q就可以被推算出来。

特点

以下是椭圆齿轮流量计：

椭圆齿轮流量计耐压

椭圆齿轮流量计316不锈钢

椭圆齿轮流量计的精度（读数） ± 0.2%~0.5%

应用

椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。通常椭圆齿轮流量计的精度可达0.5级，是一种较为准确的流量计量仪表，但是，如果使用时被测介质的流量过小，椭圆齿轮流量计仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。椭圆齿轮流量计

◆产品特点：

LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量

LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量

LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

◆技术数据

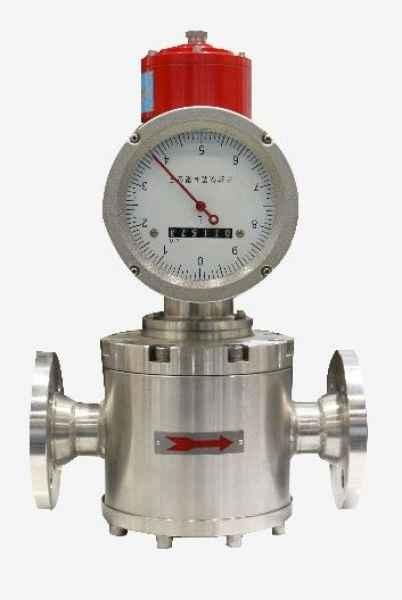

普通铸铁型（A）、铸钢型（E）、不锈钢型（B）（图）椭圆齿轮流量计

产品规格︰ §标准配置：-

1. 精度等级：0.2%、0.5%；

2. 公称通径：Φ10、15、20、25、40、50、65、80、100、150mm；

3. 介质粘度：0.3～8mPa?s，特殊可参见LC-N高粘度椭圆齿轮流量计；

4. 材质：铸铁（A）、铸钢（E）、不锈钢（B）；

5. 压力：-

a. 铸铁（A）：1.0MPa 、1.6MPa；

b. 铸钢（E）：2.5MPa 、4.0MPa、6.4MPa；

c. 不锈钢（B）：1.0MPa 、1.6MPa；

6.温度范围：-20℃～+100℃, 特殊可参见LC-T高温椭圆齿轮流量计；

7.测量范围：0.08～190m3/h；

8.连接法兰：TB2555―2556-81；

§可选配置：-

1.累计，回零记数；

2.可选液晶显示；

3.发信和智能流量积算仪实现自动控制；

§外型尺寸、计数器、发信器配置，准确流量范围等详细资料请致电联系。

§注：-

流量计可水平安装或垂直安装，但椭圆齿轮轴应安装成水平位置。

流量计内与被测介质的材料有A铸铁（普通型），B不锈钢（防腐型），E铸钢（高压型）。

为防止被测介质中的杂物卡死流量计，必须在表前安装过滤器配套使用。

产品优点︰ LC系列椭圆齿轮流量计是本厂主导产品之一，具有精确的计量特性。

椭圆齿轮流量计最大用途是石油制品等的储运交接和分发等计量，这些应用领域可作为财务核算的依据或作为纳税和买卖双方执行合同的法定计量。

主要市场︰ 在石油、化工、涂料、医药、食品以及能源等工业部门计量昂贵介质的总量或流量。在这些流程工业中进药液注入、抽出或混合配比控制，化学液中触媒、硬化剂、聚合防止剂等添加剂的定量注入，向食品流体和化妆品添加香料，涂装线涂料的定量供给等。

技术指标

1、测量精度较高：0.2级与0.5级；

2、机构简单、坚固、运行可靠；

3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；

4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

5、HN LC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量

6、HN LC-e型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量

7、HN LC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器

9、防爆等级：ExiaIICT6

不同类型椭圆齿轮流量计

GPI--LM系列 润滑油流量计：GPI  LM系列 润滑油流量计最新的容积式流量计，完全适用于油类，可靠性很高。LM50P 用于无显示的脉冲输出。LM50D 带有显示。两种流量计都设计有椭圆形转子以达到最佳精度。

GPI--GM系列 椭圆齿轮流量计：GPI生产的GM系列椭圆齿轮流量计是一种中小口径的精密型液体流量计。

HI-TOUCH M系列 椭圆齿轮流量计：HI-TOUCH M系列椭圆齿轮流量计

结构

椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳所构成，椭圆齿轮在被测介质压差作用下，产生作用力矩使其转动。

技术参数

Flomec椭圆齿轮流量计技术参数：

小口径型号：OM004,OM006,OM008

尺寸：4mm,6mm，8mm

测量范围：0.5-36，2-100 15-550 升/小时

中口径型号：OM015,OM025,OM050

尺寸：15mm,25mm，50mm

测量范围：1-40，10-150  30-450 升/分钟

大口径型号：OM080,OM100

尺寸： 15mm ， 25mm ， 50mm

测量范围： 1-40 ，10-150 ， 30-450 升 / 分钟

•测量粘度小和粘度比较大的液体，包括水、多种油、化学品、添加剂、食品饮料、润滑剂、化学药剂等

•高精度，高重复性，精度 0.5% 读数精度，提升精度 0.2% ；重复性 0.03%

•泄漏量非常小

•材质： 316 不锈钢、铝等

•脉冲输出，抗干扰性能好

•无需直管段，垂直或水平安装均可

•有高压型

技术特点

流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。安装椭圆齿轮流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。HI-TOUCH M系列 椭圆齿轮流量计椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。

选型表

普通铸铁型（A）、铸钢型（E）、不锈钢型（B）

展开表格

命名解释

技术参数：普通铸铁型（a）、铸钢型（e）、不锈钢型（b）

展开表格

工作原理

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

椭圆齿轮流量计工作原理-江苏天能仪表提供椭圆齿轮流量计的工作原理LY-LC和AFLC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：Q=4nυ0式中：n——椭圆齿轮的旋转频率(转/秒)；GPI GM系列椭圆齿轮流量计.jpgυ0——半月形部分的容积(贝。)．这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．

椭圆齿轮流量计测量范围及工作压力

• 表1—标准型椭圆齿轮流量计测量范围及工作压力

展开表格

• 表2—高温型椭圆齿轮流量计测量范围及工作压力

展开表格

表3—高粘度型椭圆齿轮流量计测量范围及工作压力

展开表格

椭圆齿轮流量计传感器安装环境介绍

环境给传感器造成的影响主要有以下几个方面：

（1）高温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题。对于高温环境下工作的传感器常采用耐高温传感器；另外，必须加有隔热、水冷或气冷等装置。

（2）粉尘、潮湿对造成短路的影响。在此环境条件下应选用密闭性很高的传感器。不同的传感器其密封的方式是不同的，其密闭性存在着很大差异。

常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和抽真空充氮密封。

从密封效果来看，焊接密封为最佳，充填涂覆密封胶为最差。对于室内干净、干燥环境下工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。

（3）在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响，应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。

（4）电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检查，看其是否具有良好的抗电磁能力。

（5）易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大的威胁。因此，在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。

椭圆齿轮流量计转换器拆装及调整介绍

⑴ 拆卸信号拾取连接器+流量转换器组合体

① 关闭电源。

② 用扳手逆时针旋转松开信号拾取连接器上的M16锁母。

③ 用手抓紧转换器表壳，逆时针旋转，拆下组合体，注意在旋转过程中应保持信号拾取连接器与流量转换器之间的螺纹连接紧固性。

⑵ 拆装信号拾取连接器与流量转换器

① 确保电源已关闭并处在安全的区域。

② 拆卸时，逆时针拧开前表盖， “拆卸电路板”介绍的步骤拆下电路板组件。拔下插在电路板上的信号线插头，用扳手逆时针旋转信号拾取连接器，将其与流量转换器分离。

③ 组装时，顺时针将信号拾取连接器拧在流量的对应螺纹处，注意应正对螺纹，拧上后适当用力，用肉眼观察无明显细缝，密封性完好。逆时针拧开前表盖，按照中“拆卸电路板”介绍的步骤拆下电路板组件。将信号拾取器引出的插头插在电路板对应的插座上。再按照“装配电路板”介绍的步骤，将电路板固定在流量转换器的表壳上。顺时针拧上前表盖。
