彩色滤光片

特点

彩色滤光片用途包括通过选色通带及显示器的最大输出功率对单色显示器（如VF(Vacuum Fluorescent真空荧光显示器、EL(Electroluminescent电荧发光显示器、LED(发光二极管显示器))）进行反差增强。宽带滤光片用来提高光学扫描仪和红、黄、琥珀色发光二极管显示器的反差及性能。中密度三槽型滤光片及极化镜通过减少内部反射并在显示器输出功率及背景之间产生一个较大的变量从而增强液晶显示器(LCD)的反差.

Contrast Enhancement: 反差增强中密度滤光片(灰色、青铜色)

宽带滤光片(黄色、琥珀色、红色)

通带滤光片（蓝色、绿色）

定制彩色滤光片（三槽型滤光片）

极化镜（线性或圆形）

Band Rejection: 带阻近红外线滤光片

阻红外线热反射器

夜视滤光片

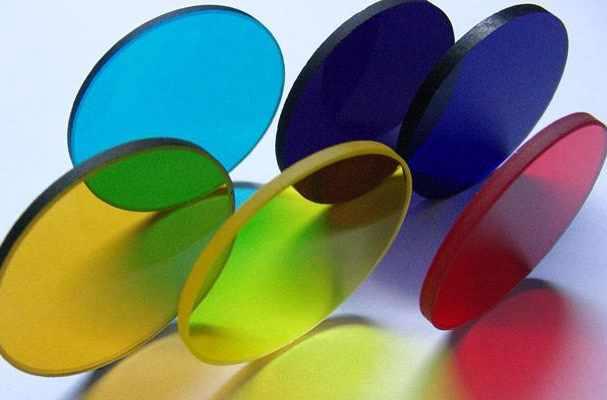

Dontech彩色滤光片由光学衬底制成，如丙烯酸、聚碳酸酯和玻璃。通过堆积衬底与吸水性材料或进行薄胶片镀膜可进行着色；这些镀膜可通过或阻止可见光、红外和近红外光谱的特殊波长。

基本结构

彩色滤光片基本结构是由玻璃基板（Glass Substrate），黑色矩阵（Black Matrix），彩色层（Color Layer），保护层（Over Coat），ITO导电膜组成。一般穿透式TFT用彩色光片结构如下图。

关键组件

彩色滤光片（Color filter）为液晶平面显示器（Liquid Crystal Display）彩色化之关键零组件。液晶平面显示器为非主动发光之组件，其色彩之显示必需透过内部的背光模块（穿透型LCD）或外部的环境入射光（反射型或半穿透型LCD）提供光源，再搭配驱动IC（Drive IC）与液晶（Liquid Crystal）控制形成灰阶显示（Gray Scale），而后透过彩色滤光片的R,G,B彩色层提供色相（Chromacity)，形成彩色显示画面。

制造流程

颜料分散法之彩色层形成类似半导体的黄光微影制程，首先将颜料分散型彩色光阻涂布于已形成黑色矩阵的玻璃基板上，经软烤（Pre-bake），曝光对准（Aligned），显影（Developed），光阻剥离（Stripping），硬烤（Post-bake）重复此流程三次形成R,G,B 之三色图形（Pattern）。
