Brazos

Brazos平台

两款低电压APU型号基于Bobcat x86 内核并且完全支持DirectX11,DirectCompute(微软的GPU计算编程接口)和OpenCL(交叉平台基于多86和加速GPU计算的编程接口).两个都包括UVD3 检测硬件加速，包括1080p解决方案.

Brazos架构

Brazos架构

Zacate/Ontario APU的架构如出一辙，都有：

－ 两个x86 CPU核心，山猫新架构，1MB二级缓存，64位浮点单元

－ C6电源状态和电源栅极

－ SIMD引擎阵列(GPU图形核心)，支持DX11

－ 第三代UVD视频解码器，支持H.264、VC-1、DivX/XviD

－ 64位单通道DDR3-1066/800内存控制器，支持两组DIMM，电压1.35/1.5V

－ BGA封装

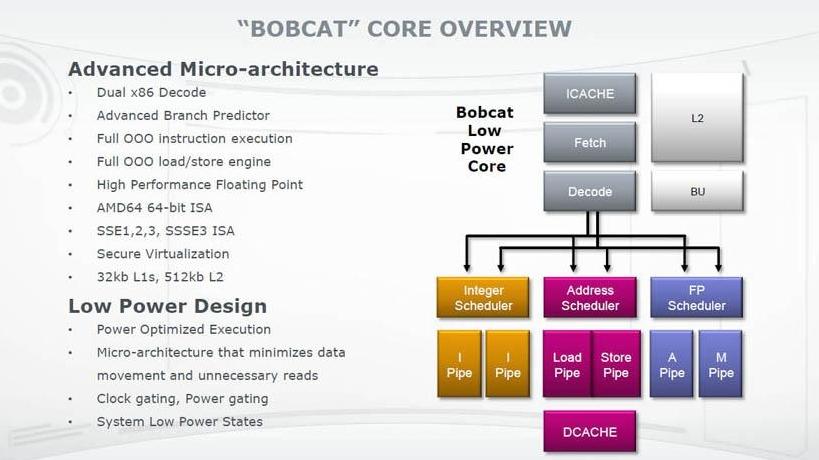

山猫架构是Zacate/Ontario APU之中CPU部分的基础。从微架构方面看，其主要特点有双x86解码器、高级分支预测器、完整乱序执行指令执行、完整乱序执行载入和存储引擎、高性能浮点单元、AMD64 64位ISA指令集、SSE1/2/3/SSSE3 ISA指令集、安全虚拟化、每核心32KB一级缓存和512KB二级缓存，而且它特别采用了低功耗设计理念，包括功耗优化执行、数据移动和非必要读取最小化、时钟栅极和电源栅极、系统低功耗状态等等。

Zacate/Ontario APU采用台积电40nm工艺制造，FT1 BGA 413-Ball封装，封装面积19×19毫米，核心面积75平方毫米，显示输出支持LVDS、VGA、DVI、HDMI、DisplayPort等不同组合，电源管理技术包括核心与北桥P状态转换、核心级CC6电源状态、封装级PC6电源状态、二级缓存电源栅极。

Hudson M1 PCH控制芯片则是65nm工艺制造，FC BGA 605-Ball封装，封装面积23×23毫米，热设计功耗2.7-4.7W，通过PCI-E 1.1 x4 UMI总线与APU相连，支持六个SATA 6Gbps、十四个USB 2.0、两个USB 1.1接口，集成四条PCI-E 2.0 x1 GPP通道、风扇控制和电压级别传感硬件监控、CIR红外接收器、时钟发生器。

AMD还对主板设计提出了要求，比如PCB至少六层，供电也要满足一定的标准。

Brazos系列参数
