GeForce 256
产品介绍
GeForce 256（其代号为NV10），是NVIDIA设计。人们亦将此核心简称为GeForce，这亦是NVIDIA第一个 "GeForce" 生产线。NVIDIA于一九九九年八月发布此卡。GeForce 256 比前代 (RIVA TNT2) 进步，原因是增加了Pixel Shader流水线的数目，支持硬件T&L引擎，亦支援MPEG-2硬件视频加速。
工业领导者
GeForce 256凭着它的功能和速度，在各显卡的强力竞争下，令NⅥDIA的电脑图形工业霸主地位更坚固。NVIDIA的成功，使3dfx,Matrox，和S3 Graphics都成了牺牲品。就在GeForce 256发布后的几个月，竞争对手S3亦发布了 Savage 2000 Diamond Viper Ⅱ。此产品内建了硬体T&L，价格比GeForce 256便宜。但是，有缺陷的驱动使T&L不能正常运作，而S3亦不打算对此修正。一年后，只有ATi的Radeon显卡能有实力孤军作战。
世界上第一个GPU
在介绍之中，GeForce 256被称为世界上第一个GPU，这是NVIDIA一个术语。GPU即是 "a single-chip processor with integrated transform,lighting,triangle setup/clipping,and rendering engines that is capable of processing a minimum of 10 million polygons per second." This was intended to set it apart from professional graphics cards with on-board (but separate) geometry processors,and previous much less powerful products with on-chip T&L support like the 3Dlabs Permedia 2 (featuring an on-chip GLint MX geometry processor). It was also intended to highlight the newly-added support for T&L in DirectX 7,and downplay the traditional support for T&L hardware acceleration built into OpenGL.
硬件T&L
NVIDIA率先将硬件T&L整合到GPU中。T&L原先由CPU负责，或者由另一个独立芯片处理（例如一些旧式工作站显视卡）。较强劲的3dfx Voodoo2 和 Rendition Verite显示核心已整合几何（三角形）建构，但硬件T&L仍是一大进步，原因是显示核心从CPU接管了大量工作。
那时，数硬体评论宣传这个特色。它的渲染性能比当时的高端显卡，例如RIVA TNT2,ATI Rage 128,3dfx Voodoo 3，和Matrox Millennium G400 MAX犟得多了。但在1999年，当时很少应用支援T&L，硬体T&L根本没有价值。硬体T&L只是有益于一些立体第一人称射击游戏，Quake Ⅲ Arena 和 Unreal Tournament。3Dfx和其他竞争者认为一个快速CPU可以解决T&L的问题，而并不需要显卡硬件支持。当时GeForce 256已经相当昂贵，而在一些非游戏应用上，效能则相当差，真是名副其实游戏玩家的显卡。其后的GeForce 2充分显示出硬件T&L的重要性。GeForce 2 MX 比GeForce256快得多，而价钱则是后者的一半而已。
Quadro
NVIDIA亦以GeForce 256为基础，为专业工作站生产Quadro。Quadro拥有一些平民GeForce没有的特别功能。但是第一个Quadro是GeForce的兄弟；很多专业人士发现GeForce 256也可以很好的处理工作站应用，而与Quadro价格亦有一段距离。纵使GeForce 256是一张昂贵的游戏卡，但已比专业卡便宜得多，被誉为"平民专业卡".
寿命
GeForce 256 和 GeForce 2 都很长寿和普及，原因是支持硬件T&L。在1999年和2000年，它的竞争者包括ATI Rage 128,Voodoo 3 and 5 series,Matrox G400，和STM PowerVR3 Kyro。由于它们缺乏对T&L的支持，产品生命周期并不长。
GeForce 256 和它的相似衍生物，GeForce 2 和 GeForce 4 MX，只支持DirectX 7.0，不持DirectX 8.0 和 9.0. 但是，大众化的NV1x成员GeForce 2 and GeForce 4 MX，使GeForce 256可支持到2004年的游戏。
规格
显存频率： 166MHz (DDR版本：150MHz)
Pixel Shader流水线：每一条4个像素单元,1个材质单元. NVIDIAShading Rasterizer(NSR).
256-bit显视架构
三角形生成率：每秒1500万
像素填充：每秒4亿8000万

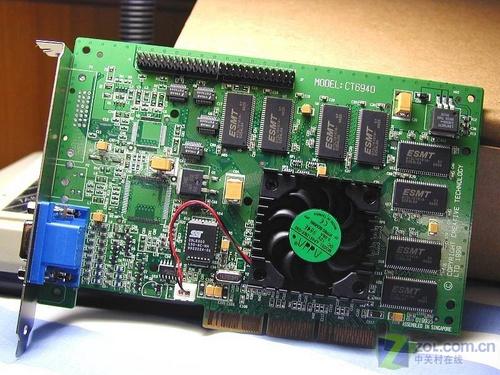

GeForce 256一般配置为32MBSDRAM（中高端）或DDR SDRAM（高端）。由于DDR带宽是SDRAM的两倍，所以能提供较好性能，尤其在高分辨率的情况下。某些厂商曾推出64MB版本，但非常罕见。
从"NV1x"架构可看出，GeForce 256的显存带宽是相当不足的，尤其是SDR SDRAM版本。还有，它没有显存带宽节省技术（参考ATI的HyperZ）。GeForce 256的显存带宽可谓史上最少，令它达不到应有的性能。纵使GeForce4 MX (NV17）仍是"NV1x"家族产品，但架构成熟。结果，轻量级的GeForce4 MX 440彻底打败GeForce2 Ultra。
