McBSP

McBSP是TI公司生产的数字信号处理芯片的多通道缓冲串行口。McBSP是在标准串行接口的基础之上对功能进行扩展,因此,具有与标准串行接口相同的基本功能。它可以和其他DSP器件、编码器等其他串口器件通信。McBSP包括一个数据通道和一个控制通道,通过7个引脚与外部设备连接。数据发送引脚DX负责数据的发送,数据接收引脚DR负责数据的接收,发送时钟引脚CLKX,接收时钟引脚CLKR,发送帧同步引脚FSX和接收帧同步引脚FSR提供串行时钟和控制信号。McBSP内部包括数据通路和控制通路两部分,并通过7个引脚与外部器件相连。
基础资料
  • 外文名:McBSP
  • 包括:一个数据通道和一个控制通道
  • 运用领域:数字信号处理
  • 简称:McBSP
  • 简介

    收发原理

    McBSP包括一个数据通道和一个控制通道,通过7个引脚与外部设备连接。数据发送引脚DX负责数据的发送,数据接收引脚DR负责数据的接收,发送时钟引脚CLKX,接收时钟引脚CLKR,发送帧同步引脚FSX与接收帧同步引脚FSR提供串行时钟和控制信号。

    McBSP 是英文Multichannel Buffered Serial Port (多通道缓冲串行口)的缩写

    McBSP是TI公司生产数字信号处理芯片的多通道缓冲串行口。McBSP是在标准串行接口的基础之上对功能进行扩展,因此,具有与标准串行接口相同的基本功能。

    它可以和其他DSP器件、编码器等其他串口器件通信。

    信号处理特点

    它具有普通串口的以下特点:

    (1)全双工通信;

    (2)拥有两级缓冲发送和三级缓冲接收数据寄存器,允许连续数据流传输;

    (3)为数据发送和接收提供独立的帧同步脉冲和时钟信号;

    (4)能够与工业标准的解码器、模拟接口芯片(AICs)和其他串行A/D和D/A设备直接连接;

    (5)支持外部移位时钟或内部频率可编程移位时钟。

    (6) 128个通道用于接收传送。

    (7)支持A-bis

    (8)接口直接连接工业标准的多媒体数字信号编解码器,A/D、D/A和模拟芯片。

    此外,McBSP还具有以下特殊功能:

    (1)可以与IOM-2、SPI、AC97等兼容设备直接连接;

    (2)支持多通道发送和接收,每个串行口最多支持128通道;

    (3)串行字长度可选,包括8、12、16、20、24和32位;

    (4)支持μ-Law和A-Law数据压缩扩展;

    (5)进行8位数据传输时,可以选择LSB或MSB为起始位;

    (6)帧同步脉冲和时钟信号的极性可编程;

    (7)内部时钟和帧同步脉冲的产生可编程,具有相当大的灵活性。

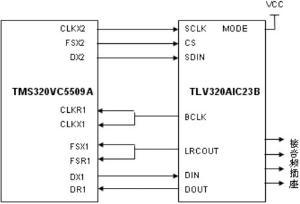

    McBSP内部包括数据通路和控制通路两部分,并通过7个引脚与外部器件相连。引脚功能如下:

    引脚 方式 功能

    CLKR I/O/Z 接收时钟

    CLKX I/O/Z 发送时钟

    CLKS I 外时钟

    DR I 串行数据接收

    DX O/Z 串行数据发送

    FSR I/O/Z 接收帧同步

    FSX I/O/Z 发送帧同步

    在28xx系列的DSP中,它具有2个16级的32位FIFO;包括接收、发送和控制通道,通过6个引脚与DSP外部设备联系。
