FAT12

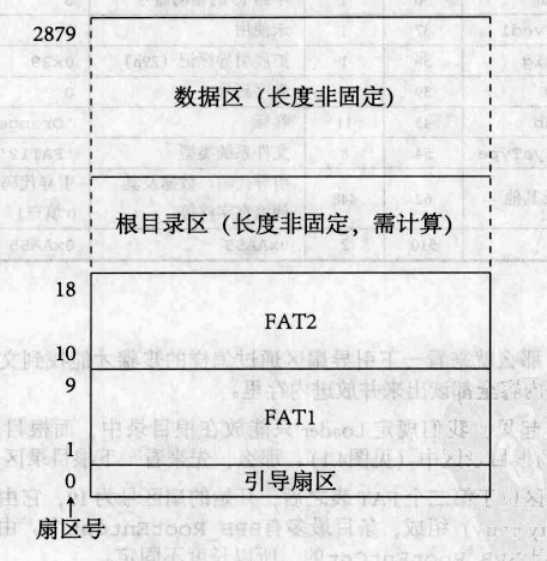

主磁盘结构
• 引导扇区（Boot Sector）
• 位于第一个扇区，在软盘上就是0柱面（磁道）0磁头1扇区。
• 文件分配表（FAT）
• 紧接着引导扇区的是两个完全相同的FAT表，每个FAT表占用9个扇区
• 根目录区
• FAT表之后是根目录区，根目录区长度不固定
• 数据区
• 根目录后面就是数据区
引导扇区格式
格式如下：
| 名称 | 偏移 | 长度 | 内容 | 软盘参考值 |
BS_jmpBoot | 0 | 3 | jmp LABEL_START nop | |
BS_OEMName | 3 | 8 | 厂商名 | 'ForrestY' |
BPB_BytsPerSec | 11 | 2 | 每扇区字节数 | 0x200（即十进制512） |
BPB_SecPerClus | 13 | 1 | 每簇扇区数 | 0x01 |
BPB_RsvdSecCnt | 14 | 2 | Boot记录占用多少扇区 | 0x01 |
展开表格
文件分配表
它包含有两份文件分配表，这是出于系统冗余考虑，尽管它很少使用，即使是磁盘修复工具也很少使用它。它是分区信息的映射表，指示簇是如何存储的。
每个FAT项占12bit，这也所被成为FAT12的原因，FAT项的值代表的是文件下一个簇号，但如果值大于等于0xFF8，则表示当前簇已经是本文件的最后一个簇。如果值是0xFF7，表示它是一个坏簇。
一个FAT项可能跨越两个扇区，编码实现的过程要考虑在内。
根目录区
根目录区位于第二个FAT表之后，开始扇区号为19，它由若干个目录条目（Directory Entry）组成，条目最多有BPB_RootEntCnt个。每个条目占用32个字节，它的格式如下：
| 名称 | 偏移 | 长度 | 描述 |
DIR_Name | 0 | 0xB | 文件名8字节，扩展名3字节 |
DIR_Attr | 0xB | 1 | 文件属性 |
保留 | 0xC | 10 | |
DIR_WrtTime | 0x16 | 2 | 最后修改时间 |
DIR_WrtDate | 0x18 | 2 | 最后修改日期 |
展开表格
数据区
数据区在根目录区后，数据区开始扇区号为根目录区起始扇区号+根目录区大小，即19+BPB_RootEntCnt * 32 / BPB_BytsPerSec。
