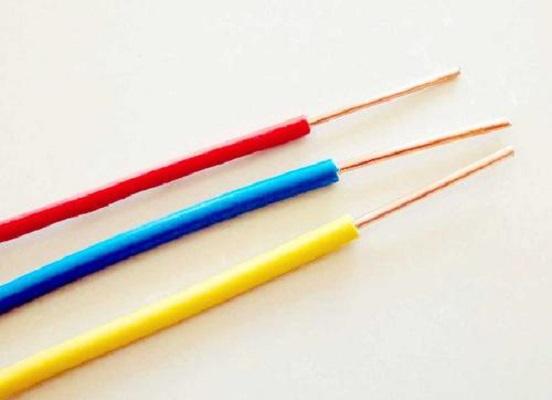

绝缘导线
型号用途
R代表软铜线，V代表聚氯乙烯绝缘，S代表双绞，B代表扁型，P代表屏蔽。
1、RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。
2、RVB：平行多股软线(扁的)，就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根
3、RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可。通常是两根对绞。
4、RVSP：双绞屏蔽线。
5、RVVB：聚氯乙烯护套软线(扁型)，标准GB/T5023.5-2008/IEC60227-5：2003。
6、RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求。
7、RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压250V/450V。
8、BVVR是铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，有外护层;BVR是铜芯聚氯乙烯绝缘软电线，只有绝缘层，无外护层。通常说的双塑线是指BVV系列，第一个V是指聚氯乙烯绝缘，第二个V是指聚氯乙烯护套，如果是BV系列则是指单塑线。
常用种类
一般常用绝缘导线有以下几种：
1．橡皮绝缘导线型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。
2．聚氯乙烯绝缘导线（塑料线）型号：BLV—铝芯塑料线、BV—铜芯塑料线。
3．橡皮电缆型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。
橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。用于屋内布线，工作电压一般不超过5OO伏。
详细分类
绝缘导线是在裸导线表面裹以不同种类的绝缘材料构成的，它的种类很多，根据用途和导线结构分类，常用的主要有以下几种：
固定敷设电线
1.橡皮绝缘电线
适用于交流电压500V以下的电气设备和照明装置，固定敷设。电线的长期允许工作温度应不超过65℃。
电线的型号、名称及用途见表1。
表1电线的型号、名称及用途
| 型号 | 名称 | 主要用途 |
BXW BLXW | 铜芯橡皮绝缘氯丁护套电线 铝芯橡皮绝缘氯丁护套电线 | 适用于户内明敷和户外，特别是 寒冷地区 |
BXY BLXY | 铜芯橡皮绝缘黑色聚乙烯护 套电线 铝芯橡皮绝缘黑色聚乙烯护 套电线 | 适用于户内穿管和户外，特别是 寒冷地区 |
表1型号中字母的含义如下：B—固定敷设;X—橡皮绝缘;L—铝芯(铜芯无字母表示);W—氯丁护套;Y—聚乙烯护套。
BXW、BLXW、BXY、BLXY型300/500V橡皮绝缘电线的截面、线芯结构及规格见表2。
表2BXW、BLXW、BXY、BLXY型300/500V橡皮绝缘电线的截面、线芯结构及规格
| 导体标 称截面 (mm) | 导电线芯根 数/单线标 称直径 (mm) | 绝缘与护 套厚度之 和标称值 (mm) | 平均外 径上限 (mm) | 20℃时导体电阻(Ω/km，不小于) | ||
铜芯 | 镀锡铜芯 | 铝芯 | ||||
0.75 | 1/0.97 | 1.0 | 3.9 | 24.5 | 24.7 | |
1.0 | 1/1.13 | 1.0 | 4.1 | 18.1 | 18.2 | |
1.5 | 1/1.38 | 1.0 | 4.4 | 12.1 | 12.2 | |
2.5 | 1/1.78 | 1.0 | 5.0 | 7.41 | 7.56 | 11.8 |
展开表格
续表
| 导体标 称截面 (mm) | 导电线芯根 数/单线标 称直径 (mm) | 绝缘与护 套厚度之 和标称值 (mm) | 平均外 径上限 (mm) | 20℃时导体电阻(Ω/km，不小于) | ||
铜芯 | 镀锡铜芯 | 铝芯 | ||||
35 | 7/2.52 | 1.6 | 13.8 | 0.524 | 0.529 | 0.868 |
50 | 19/1.78 | 1.6 | 15.4 | 0.387 | 0.391 | 0.641 |
70 | 19/2.14 | 1.8 | 18.2 | 0.263 | 0.270 | 0.443 |
95 | 19/2.52 | 1.8 | 20.6 | 0.193 | 0.195 | 0.320 |
展开表格
2.聚氯乙烯绝缘电线
适用于交流额定电压450/750V及以下的动力装置的固定敷设。电线长期允许工作温度，BV-105型不超过105℃，其他型号不超过70℃。电线敷设温度不低于0℃。
电线的型号及名称如下：
BV——铜芯聚氯乙烯绝缘电线;
BLV——铝芯聚氯乙烯绝缘电线;
BVR——铜芯聚氯乙烯绝缘软电线;
BVV——铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线;
BLVV——铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电线;
BVVB——铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线;
BLVVB——铝芯聚氯乙烯绝缘聚氯乙烯护套平型电线;
BV—105——铜芯耐热105℃聚氯乙烯绝缘电线。
各型号电线的规格及参考数据，分别见表3～表11。
表3BV300/500V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.5 | 1/0.80 | 2.4 | 8.5 | 36.0 |
0.75(A) | 1/0.97 | 2.6 | 11.1 | 24.5 |
0.75(B) | 7/0.37 | 2.8 | 12.0 | 24.5 |
1.0(A) | 1/1.13 | 2.8 | 13.9 | 18.1 |
展开表格
表4BV450/750V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
1.5(A) | 1/1.38 | 3.3 | 20.3 | 12.1 |
1.5(B) | 7/0.52 | 3.5 | 21.6 | 12.1 |
2.5(A) | 1/1.78 | 3.9 | 31.6 | 7.41 |
2.5(B) | 7/0.68 | 4.2 | 34.8 | 7.41 |
展开表格
表5BLV450/750V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2.5 | 1/1.78 | 3.9 | 17 | 11.80 |
4 | 1/2.25 | 4.4 | 22 | 7.39 |
6 | 1/2.76 | 4.9 | 29 | 4.91 |
10 | 7/1.35 | 7.0 | 62 | 3.08 |
展开表格
表6BVR450/750V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2.5 | 19/0.41 | 4.2 | 34.7 | 7.41 |
4 | 19/0.52 | 4.8 | 51.4 | 4.61 |
6 | 19/0.64 | 5.6 | 73.6 | 3.08 |
10 | 49/0.52 | 7.6 | 129 | 1.83 |
展开表格
表7BVV300/500V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
1×0.75 | 1×1/0.97 | 3.6 | 4.3 | 23 | 24.5 |
1×1.0 | 1×1/1.13 | 3.8 | 4.5 | 26.4 | 18.1 |
1×1.5(A) | 1×1/1.38 | 4.2 | 4.9 | 34.6 | 12.1 |
展开表格
续表
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
3×4(B) | 3×7/0.85 | 11.0 | 14.0 | 272 | 4.61 |
3×6(A) | 3×1/2.76 | 12.5 | 14.5 | 344 | 3.08 |
3×6(B) | 3×7/1.04 | 12.5 | 15.5 | 369 | 3.08 |
展开表格
表8BLVV300/500V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
2.5 | 1/1.78 | 4.8 | 5.8 | 31.1 | 11.8 |
4 | 1/2.25 | 5.4 | 6.4 | 41.0 | 7.39 |
6 | 1/2.76 | 5.8 | 7.0 | 50.6 | 4.91 |
展开表格
表9BVVB300/500V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×0.75 | 2×1/0.97 | 4.6×7.0 | 43.7 | 24.5 |
2×1.0 | 2×1/1.13 | 4.8×7.4 | 51.0 | 18.1 |
2×1.5 | 2×1/1.38 | 5.4×8.4 | 65.9 | 12.1 |
2×2.5 | 2×1/1.78 | 6.2×9.8 | 95.7 | 7.41 |
展开表格
表10BLVVB300/500V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×2.5 | 2×1/1.78 | 6.2×9.8 | 64.9 | 11.8 |
2×4 | 2×1/2.25 | 6.8×11.0 | 80.7 | 7.39 |
2×6 | 2×1/2.76 | 7.4×12.0 | 104 | 4.91 |
2×10 | 2×7/1.35 | 9.6×16.0 | 177 | 3.08 |
展开表格
表11BV-105450/750V
| 标称截面 (mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.5 | 1/0.80 | 2.7 | 9.5 | 36 |
0.75 | 1/0.97 | 2.8 | 12.2 | 24.5 |
1.0 | 1/1.13 | 3.0 | 15.1 | 18.1 |
1.5 | 1/1.38 | 3.3 | 20.3 | 12.1 |
展开表格
电线型号中字母的含义为：
B——固定敷设;
L——铝芯(铜芯无字母表示);
V——聚氯乙烯绝缘;
V——聚氯乙烯护套;
R——软电线;
B——平型电线(圆形无字母表示)。
绝缘软电线
1.聚氯乙烯绝缘软电线
适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。电线长期允许工作温度为：RV-105型不超过105℃，其他型号不超过70℃。
电线的型号及名称如下：
RV——铜芯聚氯乙烯绝缘连接软电线;
RVB——铜芯聚氯乙烯绝缘平型连接软电线;
RVS——铜芯聚氯乙烯绝缘绞型连接软电线;
RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电线;
RVVB——铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电线;
RV-105——铜芯耐热105℃聚氯乙烯绝缘连接软电线。
电线型号中字母的含义为：
R——软电线;
V——聚氯乙烯绝缘;
V——聚氯乙烯护套;
S——绞型电线(麻花线);
B——平型电线(圆形无字母表示)。
各型号电线的规格及参考数据，分别见表12～表19。
表12RV300/500V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.3 | 16/0.15 | 2.3 | 6.4 | 69.2 |
0.4 | 23/0.15 | 2.5 | 8.1 | 48.2 |
0.5 | 16/0.2 | 2.6 | 9.1 | 39.0 |
0.75 | 24/0.2 | 2.8 | 12.2 | 26.0 |
展开表格
表13RV450/750V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
1.5 | 30/0.25 | 3.5 | 21.4 | 13.3 |
2.5 | 49/0.25 | 4.2 | 24.5 | 7.98 |
4 | 56/0.30 | 4.8 | 51.8 | 4.95 |
6 | 84/0.30 | 6.4 | 74.1 | 3.30 |
展开表格
表14RVB300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×0.3 | 2×16/0.15 | 2.3×4.3 | 12.5 | 69.2 |
2×0.4 | 2×23/0.15 | 2.5×4.6 | 15.5 | 48.2 |
2×0.5 | 2×28/0.15 | 3.0×5.8 | 22.3 | 39.0 |
2×0.75 | 2×42/0.15 | 3.2×6.2 | 28.9 | 26.0 |
展开表格
表15RVS300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
2×0.3 | 2×16/0.15 | 3.6 | 4.3 | 12.8 | 69.2 |
2×0.4 | 2×23/0.15 | 3.9 | 4.6 | 16.2 | 48.2 |
2×0.5 | 2×28/0.15 | 4.8 | 5.8 | 22.9 | 39.0 |
展开表格
表16RVV300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
2×0.5 | 2×16/0.2 | 4.8 | 6.2 | 31.5 | 39 |
2×0.75 | 2×24/0.2 | 5.2 | 6.6 | 40.0 | 26 |
3×0.5 | 3×16/0.2 | 5.0 | 6.6 | 40.6 | 39 |
展开表格
表17RVV300/500V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
2×0.75 | 2×24/0.2 | 6.0 | 7.6 | 50 | 26 |
2×1.0 | 2×32/0.2 | 6.4 | 7.8 | 57.8 | 19.5 |
2×1.5 | 2×30/0.25 | 7.2 | 8.8 | 74.7 | 13.3 |
展开表格
表18RVVB300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | |||
外径(mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | |||
下限 | 上限 | ||||
2×0.5 | 2×16/0.2 | 3.0×4.8 | 3.8×6.0 | 27.7 | 39 |
2×0.75 | 2×24/0.2 | 3.2×5.2 | 3.9×6.4 | 34.5 | 26 |
表19RV-105450/750V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.5 | 16/0.2 | 2.8 | 10.2 | 39.0 |
0.75 | 24/0.2 | 3.0 | 13.5 | 26.0 |
1.0 | 32/0.2 | 3.2 | 16.4 | 19.5 |
1.5 | 30/0.25 | 3.5 | 21.4 | 13.3 |
展开表格
聚氯乙烯绝缘软电线具有优良的电气绝缘性能、物理机械性能和不延燃性能，柔软安全，使用方便。成品电线的绝缘或护套表面应有制造厂家、型号和电压的连续标志。
2.橡皮绝缘编织软电线
适用于连接交流额定电压为300/300V及以下的室内照明灯具，家用电器和工具等。导线线芯的长期允许工作温度应不超过65℃。
电线的型号及名称为：
RXS——橡皮绝缘编织双绞软电线;
RX——橡皮绝缘总编织圆形软电线;
RXH——橡皮绝缘，橡皮保护层总编织圆形软电线。
各型号电线的规格及参考数据，分别见表20～表22。
表20RXS型电线的规格及参考数据
| 标称截面 (mm) | 导电线芯结构 根数/单线直径 (mm) | 每根编织绝缘 线芯平均外径 (mm) (最大值) | 软电线直流电阻 (Ω/km，不大于) | |
不镀锡铜芯 | 镀锡铜芯 | |||
0.3 | 16/0.15 | 3.0 | 69.2 | 71.2 |
0.4 | 23/0.15 | 3.1 | 48.2 | 49.6 |
0.5 | 28/0.15 | 3.2 | 39.0 | 4.01 |
续表
| 标称截面 (mm) | 导电线芯结构 根数/单线直径 (mm) | 每根编织绝缘 线芯平均外径 (mm) (最大值) | 软电线直流电阻 (Ω/km，不大于) | |
不镀锡铜芯 | 镀锡铜芯 | |||
0.75 | 42/0.15 | 3.4 | 26.0 | 26.7 |
1 | 32/0.20 | 3.6 | 19.5 | 20.0 |
1.5 | 48/0.20 | 4.4 | 13.3 | 18.7 |
2.5 | 77/0.20 | 5.2 | 7.98 | 8.21 |
展开表格
表21RX型软电线的规格及参考数据
| 标称截面 (mm) | 导电线芯结构 根数/单线直径 (mm) | 最大外径 (mm) | 直流电阻 (Ω/km，不大于) | ||
2芯 | 3芯 | 不镀锡铜芯 | 镀锡铜芯 | ||
0.3 | 16/0.15 | 6.0 | 6.4 | 71.3 | 73.0 |
0.4 | 23/0.15 | 6.4 | 6.9 | 49.6 | 51.1 |
0.5 | 28/0.15 | 7.6 | 8.1 | 40.2 | 41.3 |
0.75 | 42/0.15 | 8.0 | 8.6 | 26.8 | 27.5 |
展开表格
表22RXH型软电线的规格及参考数据
| 标称截面 (mm) | 导电线芯结构 根数/单线直径 (mm) | 最大外径 (mm) | 电流电阻 (Ω/km，不大于) | ||
2芯 | 3芯 | 不镀锡铜芯 | 镀锡铜芯 | ||
0.3 | 16/0.15 | 5.7 | 6.1 | 69.2 | 71.2 |
0.4 | 23/0.15 | 6.1 | 6.5 | 48.2 | 49.6 |
0.5 | 28/0.15 | 6.3 | 6.7 | 39.0 | 40.1 |
续表
| 标称截面 (mm) | 导电线芯结构 根数/单线直径 (mm) | 最大外径 (mm) | 电流电阻 (Ω/km，不大于) | ||
2芯 | 3芯 | 不镀锡铜芯 | 镀锡铜芯 | ||
0.75 | 42/0.15 | 6.8 | 7.2 | 26.0 | 26.7 |
1 | 32/0.20 | 7.2 | 7.6 | 19.5 | 20.0 |
1.5 | 48/0.20 | 8.7 | 9.3 | 13.3 | 13.7 |
2.5 | 77/0.20 | 11.6 | 12.4 | 7.98 | 8.21 |
展开表格
注绝缘线芯分色。
3.橡皮绝缘平型软线
适用于连接各种移动似的额定电压为250V及以下的电气设备、无线电设备及照明灯具等。线信允许长期工作温度不超过60℃。
RXB橡皮绝缘平型软线的规格及参考数据见表23。
表23RXB橡皮平型软线的规格及参考数据
| 标称截面 (mm) | 线芯组成根数 /单线直径 (mm) | 最大外径 (mm) | 铜质量 (kg/km) | 质量 (kg/km) |
2×0.4 | 2×23/0.15 | 2.7×5.4 | 7.4 | 23 |
2×0.5 | 2×28/0.15 | 2.8×5.6 | 9.0 | 28 |
2×0.6 | 2×34/0.15 | 2.9×5.8 | 11.0 | 32 |
2×0.75 | 2×42/0.15 | 3.1×6.2 | 14.2 | 39 |
2×1.0 | 2×32/0.2 | 3.5×7.0 | 18.3 | 44 |
展开表格
户外用聚氯乙烯绝缘电线
适用于交流额定电压450/750V以下的户外架空固定敷设。电线的长期允许工作温度不超过70℃，辐射最低温度不低于-20℃。
电线型号及名称为：
BVW——户外用铜芯聚氯乙烯绝缘电线;
BLVW——户外用铝芯聚氯乙烯绝缘电线。
电线型号中字母含义是：
B——固定敷设;
L——铝芯(铜芯无字母表示);
V——聚氯乙烯绝缘;
W——户外用。
BVW、BLVW型电线的规格及参数数据见表24。
表24BVW、BLVW型电线的规格及参考数据
| 标称截面 (mm) | 导体结构 根数/直径 (mm) | 最大外径 (mm) | 20℃时导体电阻 (Ω/km) | 电线质量 (kg/km) | |
铜芯 | 铝芯 | ||||
1.5 | 1/1.38 | 3.3 | 12.10 | 18.79 | |
(1.5) | 7/0.58 | 3.5 | 12.10 | 19.18 | |
2.5 | 1/1.78 | 3.9 | 7.21 | 11.8 | 29.90 |
(2.5) | 7/0.68 | 4.2 | 7.41 | 31.17 | |
展开表格
注电线质量为铜芯电线。
铜芯聚氯乙烯绝缘安装电线
适用于交流额定电压300/330V及以下的电器、仪器仪表和电子设备及自动化装置等内部或外部连接导线，其特点是截面积小，一般为0.03～0.4mm;线芯多，为1～24股;线芯按使用要求可分为硬型、软型、移动式和特软型四种。
安装线的型号及名称为：
AV——铜芯聚氯乙烯绝缘安装电线;
AV-105——铜芯耐热105℃型聚氯乙烯绝缘安装电线;
AVR——铜芯聚氯乙烯绝缘安装软电线;
AVR-105——铜芯耐热105℃型聚氯乙烯绝缘安装软电线;
AVRB——铜芯聚氯乙烯绝缘安装平型软电线;
AVRS——铜芯聚氯乙烯绝缘安装绞型软电线;
AVVR——铜芯聚氯乙烯绝缘聚氯乙烯护套安装软电线。
电线型号中字母含义是：
A——安装线缆;
V——聚氯乙烯绝缘;
R——软电线;
V——聚氯乙烯护套;
B——平型电线(圆形无字母表示);
S——绞型电线。
各型号安装线的规格及参考数据见表25～表2-33。
表25AVAV-105300/300V型安装线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.06 | 1/0.30 | 1.0 | 1.5 | 261.2 |
0.08 | 1/0.32 | 1.1 | 1.6 | 225.2 |
0.12 | 1/0.40 | 1.1 | 2.1 | 144.1 |
0.2 | 1/0.50 | 1.5 | 3.5 | 92.3 |
展开表格
表26AVRAVR-105300/300V型电线的规格及参考数据
| 标称截面 (mm) | 线芯结构 根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
0.035 | 7/0.08 | 1.0 | 1.1 | 572 |
0.06 | 7/0.10 | 1.1 | 1.4 | 366 |
0.08 | 7/0.12 | 1.3 | 2.2 | 247 |
0.12 | 7/0.15 | 1.4 | 2.8 | 158 |
展开表格
表27AVRB300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20%时导体电阻 (Ω/km，不大于) | ||
2×0.12 | 2×7/0.15 | 1.9×3.4 | 6.9 | 158 |
2×0.2 | 2×12/0.15 | 2.2×4.1 | 11.0 | 92.3 |
表28AVRS300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×0.12 | 2×7/0.15 | 3.5 | 7.1 | 158 |
2×0.2 | 2×12/0.15 | 4.2 | 11.3 | 92.3 |
表29AVVR(椭圆型)300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/ 直径(mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×0.08 | 2×7/0.12 | 2.7×4.1 | 10.5 | 247 |
2×0.12 | 2×7/0.15 | 2.9×4.3 | 12.2 | 158 |
2×0.2 | 2×12/0.15 | 3.1×4.6 | 15.3 | 92.3 |
2×0.3 | 2×16/0.15 | 3.4×5.2 | 19.7 | 69.2 |
展开表格
表30AVVR(圆型)300/300V型电线的规格及参考数据
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
2×0.08 | 2×7/0.12 | 4.2 | 11.9 | 247 |
2×0.12 | 2×7/0.15 | 4.4 | 15.0 | 158 |
2×0.2 | 2×12/0.15 | 4.7 | 18.4 | 92.3 |
2×0.3 | 2×16/0.15 | 5.4 | 23.4 | 69.2 |
展开表格
续表
| 标称截面 芯×(mm) | 线芯结构 芯×根数/直径 (mm) | 电线参考数据 | ||
最大外径 (mm) | 质量 (kg/km) | 20℃时导体电阻 (Ω/km，不大于) | ||
10×0.12 | 10×7/0.15 | 7.2 | 45.5 | 158 |
10×0.2 | 10×12/0.15 | 7.8 | 59.6 | 92.3 |
10×0.3 | 10×16/0.15 | 9.4 | 80.2 | 69.2 |
10×0.4 | 10×23/0.15 | 10.0 | 99.8 | 48.2 |
展开表格
农用直埋铝芯塑料绝缘塑料护套电线
适用于农村地下直埋敷设，连接交流额定电压450/750V及以下固定配电线路和电器设备(简称农用地埋线)。
根据农用地埋线绝缘层和护套层的材料不同，地埋线分为6种型号，如表31所示。
表31地埋线型号
| 型号 | 名称 |
NLYV | 农用直埋铝芯聚乙烯绝缘聚氯乙烯护套电线 |
NLYV-H | 农用直埋铝芯聚乙烯绝缘耐寒聚氯乙烯护套电线 |
NLYV-Y | 农用直埋铝芯聚乙烯绝缘防蚁聚氯乙烯护套电线 |
NLYY | 农用直埋铝芯聚乙烯绝缘黑色聚乙烯护套电线 |
NLVV | 农用直埋铝芯聚氯乙烯绝缘聚氯乙烯护套电线 |
展开表格
型号中字母含义为：
N——农用;
L——铝芯;
Y——第三位字母Y表示绝缘层为聚乙烯，第四位字母Y表示护套层为聚乙烯，横线后字母Y表示防蚁型;
V——第三位字母V表示绝缘层为聚氯乙烯，第四位字母V表示护套层为聚氯乙烯;
H——耐寒型。
各型地埋线的适用范围见表32。
表32各型地埋线的适用范围
| 地埋线型号 | NLYV | NLYV-H | NLYV-Y | NLYY | NLVV | NLVV-Y |
适用地区 | 南方 一般地区 | 寒冷地区 | 白蚁 活动地区 | 寒冷地区 | 北方 一般地区 | 白蚁 活动地区 |
农用地埋线的规格及主要技术数据见表33。
表33农用地埋线的规格及主要技术数据
| 标称 截面 | 根数/单 线标称 直径 | 绝缘标 称厚度 (mm) | 护套标 称厚度 (mm) | 平均外径(mm) | 20℃时 导体电阻 (Ω/km) | 绝缘电阻(MΩ/km，不小于) | ||||||||
非紧压 导电线芯 | 紧压导 电线芯 | NLVV、NLYY、 NLYV—H、 NLYV—Y | NLVV、 NLVV—Y | |||||||||||
mm | mm | PE | PVC | PVC | PE | 下限 | 上限 | 下限 | 上限 | 不大于 | 20℃ | 70℃ | 20℃ | 70℃ |
4 6 10 | 1/2.25 1/2.76 7/1.35 | 0.8 0.8 1.0 | 1.2 1.2 1.4 | 6.0 6.4 8.2 | 6.9 7.4 9.8 | 7.39 4.91 3.08 | 600 | 300 | 8 7 7 | 0.0085 0.0070 0.0085 | ||||
16 25 35 50 | 7/1.70 7/2.14 7/2.52 19/1.78 | 1.0 1.2 1.2 1.4 | 1.4 1.4 1.6 1.6 | 9.2 10.2 12.2 13.5 | 10.9 12.8 14.4 16.2 | 9.1 10.5 11.8 13.2 | 10.9 12.6 14.1 15.7 | 1.91 1.20 0.868 0.641 | 600 | 300 | 6 5 5 5 | 0.0058 0.0050 0.0040 0.0045 | ||
70 95 | 19/2.14 19/2.52 | 1.4 1.6 | 1.6 2.0 | 15.0 18.2 | 18.5 21.5 | 14.8 17.6 | 17.4 20.5 | 0.443 0.320 | 600 | 300 | 5 5 | 0.0035 0.0035 | ||
注表中所列PE是以聚乙烯为基材的耐气候性能的绝缘材料;PVC是以聚氯乙烯为基材的耐气候性能的绝缘材料。
地埋线的敷设深度应大于0.8m，对冻土层深度大于0.8m的地区，应敷设在冻土层以下。
敷设的环境温度应不低于0℃，电线的长期工作温度不应超过70℃。
地埋线允许的最小弯曲半径为：截面积为35mm及以下的电线应不小于6倍电线外径;截面为50mm及以上的电线应不小于8倍电线外径。
地埋线在土壤温度为25℃时，长期允许的载流量见表34。
由于地下土壤温度各地相差很大，因此其载流量应按表35加以修正。
表34地埋线在土壤温度为25℃时长期允许载流量
| 标准截面(mm) | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
允许载流量(A) | 31 | 40 | 55 | 80 | 105 | 135 | 165 | 205 | 250 |
注土壤温度为25℃，芯线最高温度为65℃。
表35温度校正系数
| 实际土壤温度 (℃) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
校正系数 K | 1.22 | 1.17 | 1.12 | 1.06 | 1.0 | 0.935 | 0.865 | 0.791 | 0.707 |
塑料绝缘软线、塑料护套线明敷设的载流量见表36。
表36塑料绝缘软线、塑料护套线明敷设的载流量(A)
| 截面 (mm) | 单芯 | 二芯 | 三芯 | ||||||||||
25℃ | 30℃ | 35℃ | 40℃ | 25℃ | 30℃ | 35℃ | 40℃ | 25℃ | 30℃ | 35℃ | 40℃ | ||
BLVV | 2.5 | 25 | 23 | 21 | 19 | 20 | 18 | 17 | 15 | 16 | 14 | 13 | 12 |
铝芯 | 4 6 10 | 34 43 59 | 31 40 55 | 29 37 51 | 26 34 46 | 26 33 51 | 24 30 47 | 22 28 44 | 20 26 40 | 22 25 40 | 20 23 37 | 19 21 34 | 17 19 31 |
0.12 | 5 | 4.5 | 4 | 3.5 | 4 | 3.5 | 3 | 3 | 3 | 2.5 | 2.5 | 2 | |
续表
| 截面 (mm) | 单芯 | 二芯 | 三芯 | ||||||||||
25℃ | 30℃ | 35℃ | 40℃ | 25℃ | 30℃ | 35℃ | 40℃ | 25℃ | 30℃ | 35℃ | 40℃ | ||
RV | 0.2 | 7 | 6.5 | 6 | 5.5 | 5.5 | 5 | 4.5 | 4 | 4 | 3.5 | 3 | 3 |
RVV | 0.3 | 9 | 8 | 7.5 | 7 | 7 | 6.5 | 6 | 5.5 | 5 | 4.5 | 4 | 3.5 |
RVB | 0.4 | 11 | 10 | 9.5 | 8.5 | 8.5 | 7.5 | 7 | 6.5 | 6 | 5.5 | 5 | 4.5 |
RVS | 0.5 | 12.5 | 11.5 | 10.5 | 9.5 | 9.5 | 8.5 | 8 | 7.5 | 7 | 6.5 | 6 | 5.5 |
展开表格
注导电线芯最高允许工作温度为65℃。
