POE供电交换机
产品介绍

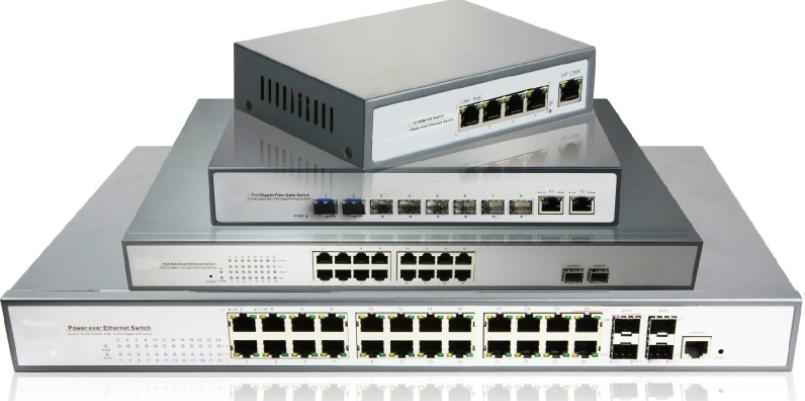

PoE供电交换机是指能够通过网线为远端受电终端提供网络供电的交换机，其中包含网络交换机和PoE供电两个功能，是PoE供电系统中比较常见的供电设备，端口支持输出功率达15.4W，符合IEEE802.3af标准，端口支持输出功率达30W，符合IEEE802.3at标准，通过网线供电的方式为标准的POE终端设备供电，免去额外的电源布线。符合IEEE802.3aT 标准的POE交换机，端口输出功率可以达到15-60W 。通俗的说 ，POE供电交换机就是支持网线供电的交换机，其不但可以实现普通交换机的数据传输功能还能同时对网络终端进行供电 。
POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。IEEE 802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是以太网标准的扩展，也是第一个关于电源分配的国际标准。[1]
产品标准
POE标准为使用以太网的传输电缆输送直流电到POE兼容的设备定义了两种方法：一种称作“中间跨接法”( Mid -Span ),使用以太网电缆中没有被使用的空闲线对来传输直流电，相应的Endpoint PSE支持POE功能的以太网交换机、路由器、集线器或其他网络交换设备。另一种方法是“末端跨接法”(End-Span),是在传输数据所用的芯线上同时传输直流电，其输电采用与以太网数据信号不同的频率。Mid-span PSE是一个专门的电源管理设备，通常和交换机放在一起。它对应每个端口有两个RJ45插孔，一个用短线连接至交换机，另一个连接远端设备。可以预见，End-Span会迅速得到推广，这是由于以太网数据与输电采用公用线对，因而省去了需要设置独立输电的专用线，这对于仅有8芯的电缆和相配套的标准RJ-45插座意义重大。
工作流程
当在一个网络中布置 POE供电端设备时，POE以太网供电工作过程如下所示。
检测：一开始,POE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。
PD端设备分类：当检测到受电端设备PD之后,POE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。
供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。
断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。
一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。PSE设备是为以太网客户端设备供电的设备,同时也是整个POE以太网供电过程的管理者。而PD设备是接受供电的PSE负载,即POE系统的客户端。[2]
应用方案
★支持IEEE802.3at(30W)标准，兼容IEEE802.3af(15.4W)的受电设备（PD）；poe供电交换机方案图
★打破传统方式，通过网线不仅仅能传输数据还可以传输电力；
★能自动检测识别符合IEEE 802.3at及IEEE802.3af标准的受电设备；
★先进的自感知算法只为IEEE 802.3af/at标准的终端设备供电，不需去担心会损坏私有标准的POE或非POE设备；
★POE交换机支持端口供电优先级，保证网络关键节点的持续供电；
★网线供电传输路离最长可达100米，可灵活扩展网络而不受电力线布局限制；
★轻松将无线AP、网络摄像头等终端设备挂在墙壁高处或天花板上；
★POE交换机内置PSE供电模块设计，安装简单，即插即用；
★具有高安全性防电源突波设计；
★具备短路保护作用，当有大的电流和其它电力故障时，它将启动短路功能切断供电，防止烧坏设备并可避免由线路故障或安装错误引起的网络故障；
★节能环保，支持自动待机模式和线缆长度侦测功能，即端口未连接时自动待机；
★节省能源，网线长度小于10米时，提供更低的传输功率；
★管理型POE交换机采用集群技术，支持多台设备堆叠，利用统一的IP地址进行集中管理，节省地址资源；
★PSE供电模块特殊的并排连插设计，可无限串联多个供电器，方便收纳；
★PD供电分离器通过5V/12V等多种输出轻松安装非POE终端接入POE网络；
★PD供电分离器四种规格DC转换头的贴心设计，可满足多种接入设备；
★POE监控网络没有盲点，可以将IP摄像头安装到网络可以达的任何地方，后期改网，维护非常方便；
★POE监控网络支持集中式和分布式网络存储，扩容极其简便，可以根据需要随时扩容，存储设备可以分布在网络的任何地方，可以灵活地制定存储备份策略。
