LM339
特点参数
LM339
1）电压失调小，一般是2mV；2）共模范围非常大，为0v到电源电压减1.5v；
3）他对比较信号源的内阻限制很宽；
4）LM339vcc电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；
5）输出端电位可灵活方便地选用。
6）差动输入电压范围很大，甚至能等于vcc；
构造
LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，外型及管脚排列如图。由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竞相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。另外，各比较器的输出端允许连接在一起使用。
电路
| LM339 | LM339 |
LM339引脚图 | LM339等效电路图 |
应用范围

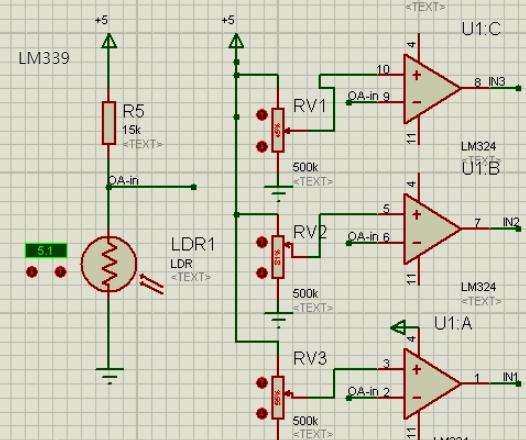

LM339可构成单限比较器、迟滞比较器、双限比较器（窗口比较器）、振荡器等。
LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
引脚配置
| 引脚 | 符号 | 功能 |
1 | OUTPUT2 | 输出端2 |
2 | OUTPUT1 | 输出端1 |
3 | V+ | 电源正 |
4 | INPUT1- | 反相输入端1 |
5 | INPUT1+ | 同相输入端1 |
展开表格
型号信息
以下是LM339主型号不同尾缀的相关信息、封装、温度范围。
| 说明/描述 | 温度范围 | 整体型号 | 封装 |
14引脚的陶瓷双列直插式封装（CERDIP） | –55to+125°C | LM139F | 0581B |
14引脚塑料双列直插式封装（DIP） | –25°Cto+85°C | LM239AN | SOT27-1 |
14引脚塑料双列直插式封装（DIP） | –25°Cto+85°C | LM239N | SOT27-1 |
14引脚塑料小外形（SO）的封装 | –25°Cto+85°C | LM239D | SOT108-1 |
14引脚塑料双列直插式封装（DIP） | –40°Cto+125°C | LM2901N | SOT27-1 |
展开表格
