合路器

合路器是将手机信号组合到天线上的机器,作用位置为基带。
基础资料
  • 中文名:合路器
  • 外文名:Combiner,Multiplexer
  • 应用学科:通信
  • 分类:双频合路器,三频合路器
  • 主要作用:将输入的多频段的信号组合在一起输出到同一套室内分布系统中
  • 简介

    器械作用

    合路器主要用作将多系统信号合路到一套室内分布系统。在工程应用中,需要将800MHZ的C网和900MHz的G 网两种频率合路输出。采用合路器,可使一套室内分布系统同时工作于CDMA频段和GSM频段。又如在无线电天线系统中,将几种不同频段的(如145MHZ与435MHZ)输入输出信号通过合路器合路后,用一根馈线与电台连接,这不仅节约了一根馈线,还避免了切换不同天线的麻烦。

    器械分类

    双路合路

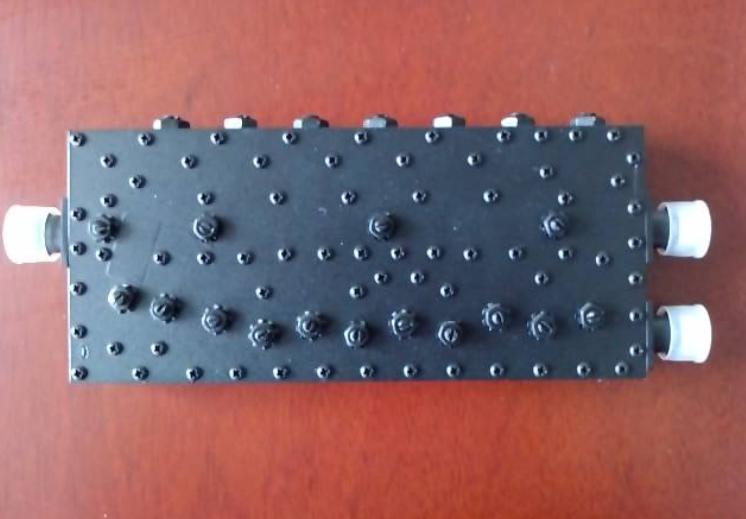

    合路器

    ① JCDUP-8019

    GSM&3G双路合路器,是一个两进一出的器件。可将GSM信号(885-960MHz)与3G信号(1920-2170MHz)进行合路。

    ② JCDUP-8028

    DCS&3G双路合路器,是一个两进一出的器件。可将DCS信号(1710-1880MHz)与3G信号(1920-2170MHz)进行合路。

    ③ JCDUP-8026B

    (TETRA/iDEN/CDMA/GSM)&(DCS/PHS/3G/WLAN)双路合路器,是一个两进一出的器件。其中一个端口覆盖TETRA/iDEN、CDMA和GSM系统频段(800-960MHz),可输入TETRA/iDEN、CDMA、GSM或其任意的组合信号;另一端口覆盖DCS、PHS、3G和WLAN 系统频段(1710-2500MHz),可输入DCS、PHS、3G、WLAN或者其任意的组合信号。

    ④ JCDUP-8022

    (CDMA/GSM/DCS/3G)&WLAN双路合路器,是一个两进一出的器件。其中一个端口覆盖CDMA、GSM、DCS和3G系统频段(824-960/1710-2170MHz),可输入CDMA、GSM、DCS、3G或其任意的组合信号;另一端口覆盖WLAN 系统频段(2400-2500MHz),可输入WLAN系统信号。

    三路合路

    ① JCDUP-8024 / JCDUP-8024B

    GSM&DCS&3G三路合路器,是一个三进一出的器件。可将GSM(885-960MHz)、DCS(1710-1880MHz)和3G(1920-2170MHz)三路信号进行合路。

    ② JCDUP-8018

    GSM&3G&WLAN三路合路器,是一个三进一出的器件。可将GSM(885-960MHz)、3G(1920-2170MHz)、WLAN(2400-2500MHz)三路信号进行合路。

    四路合路

    ① JCDUP-8031

    GSM&DCS&3G&WLAN四路合路器,是一个四进一出的器件。可将GSM(885-960MHz)、DCS(1710-1880MHz)、3G(1920-2170MHz)和WLAN(2400-2483.5MHz)四路信号进行合路。另外在合路器应用中需要说明的是,基站或直放站信号馈入方式为无线,其信源为宽频谱的,因此在某些场合要求窄通带,以保证信号的纯净;合路器的信号馈入方式为电缆,信号直接取自信源,其信源为窄频谱信号。如合路器JCDUP-8026B的CDMA/GSM通道,通道宽度为800-960MHz,当接入一个GSM载频信号时,因为信源是一个载频信号,馈入方式为电缆,通道中只存在该载频信号,没有别的干扰信号。因此合路器的宽通道设计在实际应用中是可行的。

    原理类比说明

    合路器一般用于发射端,其作用是将两路或者多路从不同发射机发出的射频信号合为一路送到天线发射的射频器件,同时避免各个端口信号之间的相互影响,如图1所示。

    合路器一般有两个或多个输入端口,只有一个输出端口。端口隔离度是一个比较重要的指标,用于描述两路信号互不影响的能力,一般要求在20dB以上。

    3dB 桥合路器有两个输入端口、两个输出端口,如图2所示,常用来将两个无线载频合成后馈入天线或分布系统。如果只用一个输出口,另一个输出口需接50W的负荷,此时信号合路后有3dB损耗。有时两个输出端口都要用到,这时就不需要负荷,也无3dB损耗。

    将信号手机的收信和发信组合到一根天线上。在GSM系统中,由于收发不在同一时隙,因此手机可以省去用于隔离收发的双工器,而只需使用简单的收发合路器就可以将发信、收信信号组合到一根天线上而不会互相干扰。

    对接收电路,天线将信号接收下来,通过合路器进入接收通道,与接收本振信号(即频率合成器产生的接收VCO信号)混频,将高频信号变成中频信号,再进行信号的正交解调,产生接收I、Q信号;然后再进行GMSK(高斯滤波最小频移键控)解调,把数字信号模拟信号转变为模拟信号,之后送入基带处理单元。

    对发射电路,由基带部分送来TDMA帧数据流(速率为270.833kbit/s)进行GSMK调制形成发射I、Q信号,再送到发信上变频器调制到发射频段,通过功率放大后经合路器由天线发射出去。

    频率合成器为发射和接收单元提供变频所必需的本振信号,采用锁相环技术来稳定频率,它从时钟基准电路获得频率基准。

    时钟基准电路一般为13MHz时钟,一方面为频率合成电路提供时钟基准,另一方面给逻辑电路提供工作时钟。
