Cold Cathode Fluorescent Lamp简称CCFL，中文译名为冷阴极荧光灯管，具有高功率、高亮度、低能耗等优点，广泛应用于显示器、照明等领域。

基础资料

中文名：冷阴极荧光灯管

外文名：Cold Cathode Fluorescent Lamp

组成：连接器，铁框，尼龙铆钉等

整机配件

CCFL

冷阴极荧光灯管(Cold Cathode Fluorescent Lamp)，简称CCFL。

1.1.连接器:连接Inverter

1.2.铁框：保护、固定灯管

1.3.尼龙铆钉：固定灯管与导光板、反射片、扩散片、錂镜片

1.4.导光板：导光

1.5.热缩套管:固定高压导线、绝缘、保护裸露电极端

1.6.高压导线：导电

1.7.灯管银反射纸：反射灯管光，使导入导光板

3.产品特征：

1、高亮度、高功效、低功耗；

2、能在低温时快速启动；

3、色温控制准确；

4、体积小，重量轻；

5、发热小；

6、有良好的耐震动性；

7、易加工成各种形状（直管形、L形、U型、环形等）,装饰性强。

功能特点

与我们平常所理解的“冷”与“热”一样，通常发射电子的材料，即阴极，分冷与热两种。

热阴极，是指用电流方式把阴极加热至800C以上高温时，让阴极内的电子因获得热能后转换为动能而向外发射；

冷阴极，是指无需把阴极加热，而是利用电场的作用来控制界面的势能变化，使阴极内的电子把势能转换为动能而向外发射。

两种阴极的最大特点是，热阴极可以用低电压就可以产生电子发射，而冷阴极往往需要很高的电压才能产生电子发射。

热阴极的寿命比较短，冷阴极的寿命比较长。故在CCFL中，常常使用冷阴极。

CCFL原理应该是当高压加在灯管两端后，灯管内少数电子高速撞击电极后产生二次电子发射，开始放电，因为阴极温度较低，所以得名。

二次电子发射是CCFL中一个阴极重要过程。

辉光放电中，汤生第三电离系数即为离子轰击下阴极表面的二次电子发射系数，该过程一般为离子在阴极表面的Auger中和过程（Auger neutralization of an ion），又称作Hagstrum理论（参见：Homer D. Hagstrum，“Theory of Auger Ejection of Electrons from Metals by Ions，” Phys. Rev. 96, (1954)336–365）。

当正离子运动至阴极表面时，与阴极材料中的自由电子复合，同时释放出电离能；阴极中其它电子获得该电离能后，克服表面势垒而脱离阴极向外发射，这就是所谓的二次电子发射，是一种间接的场发射过程。与此同时，正离子也会在阴极表面近区域形成正离子云，该正离子云相对于阴极如同外加一正电场，故也存在直接的场发射。所以，CCFL即可以用直流驱动，也可以用交流驱动。

冷阴极放电的表面过程极为复杂。

1 。关于冷阴极管无论是冷阴极管还是热阴极管，就原理上而言都是荧光管，其发光原理与一般荧光管相同。从电极跑出的电子撞击到水银（也可使用氙），激发水银使其释放出紫外线，这个紫外线照射到涂在玻璃管内侧的荧光体成为可见光。

冷阴极管与热阴极管的很大一个区别在于电极部分。冷阴极管因其结构简单，所以可以是非常细的荧光管。由于电极的电子发射不是热电子发射，故称其为冷阴极管（ ColdCathodeFluorescentLamp ，冷阴极荧光灯）。

2 。冷阴极管与热阴极管的应用领域

热阴极管由于其电极的构造无法小型化，故不适合于细型荧光管。因此，热阴极管主要应用于高功率的荧光管。一般照明用的荧光管几乎都是这个。另一方面，冷阴极管由于其具有的细型的特性，主要被用于液晶用背面照明（背光）。再者，最近常可以看到彩色冷阴极管用于汽车等的装饰品，受到大家的瞩目。如果看到从旁边穿过的汽车中有蓝色或紫色的装饰品，那就是冷阴极管。另外，与热阴极管相比，冷阴极管具有使用寿命长，体积小，功率低等特性，这些特性被活用于常明灯等，用途日趋广泛。

3 。冷阴极管的热量容易被误解的是：通常会认为冷阴极管的阴极较冷，所以在阴极产生的热量可能会比较小。这是极大的错误，冷阴极管的阴极所发生的热量要比同样功率的热阴极管大得多。冷阴极管与热阴极管内部的电压坡度如图1所示。此处，请注意意阴极下降电压与电弧柱的电压下降。无论冷阴极管还是热阴极管，实际上能源消耗转化为光的部分都是电弧柱的部分。由于阴极下降电压部分没有用于发光，因此所有的能源都被转变为热量而浪费。这个阴极下降电压在热阴极管上小，而在冷阴极管上大。即：冷阴极管比热阴极管的效率低。冷阴极管在其阴极附近消耗没用的能源，其结果， “冷”阴极管却是热电极。因此，使用冷阴极管设计机器的时候，要注意使阴极附近良好放热。

4 。冷阴极管的电气特性

因为冷阴极管的阴极下降电压较大，为了改善效率，所以增加电弧柱（日文：阳光柱）的阻抗值，使大部分的实际能量能够在可视光中消耗。其结果，管电流变小，阻抗值（阻抗）增加。図第2背光的灯管电流-管阻抗特性若冷阴极管的阻抗要使用在笔记型电脑的话，一般为5 0KΩ? 2 00KΩ 。与此相较，热阴极管使用于一般照明时为2 00KΩ? 1KΩ左右。管电流越大的话，阻抗值则会急剧降低，而有负性阻抗特性。笔记型电脑用的冷阴极管放电电压一般约为700V 。热阴极管时则约为70V至140V左右。冷阴极管的管电压较高，灯管的阻抗（阻抗）较高，所以会强烈受到杂散电容的影响。

一般而言，冷阴极管的阻抗（阻抗）（管电压/管电流）以管电流的- 5/ 4次方为比例，这是众所皆知的。另外，微小电流领域中的管道电压被称为是启动电压，或者是点灯电压。点灯电压的意义是，冷阴极管若一旦未置于这样的高电压状况则不会放电，但是冷阴极管中仍有极大的疑问。这是因为，冷阴极管组装在背光板之后，此特性会有大的变化。

产品应用

1、背光源：TFT 液晶显示屏、液晶电视、液晶电脑显示器、便携式DVD、汽车、火车、飞机载电视、GPS显示、掌上电脑游戏机及工业仪器显示的背光源。

2、广告灯箱和装饰照明。

3、办公自动化设备。

4、改装汽车灯（天使眼车灯）

5、高档酒店，会所，别墅内部装饰暗槽光源。

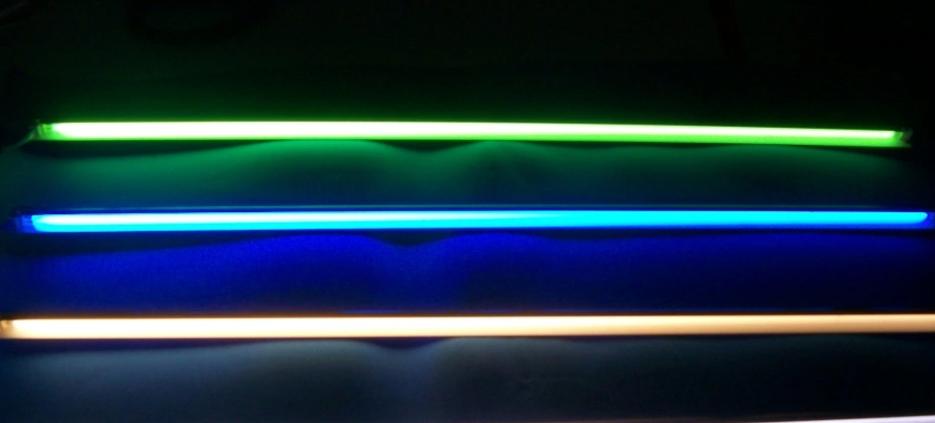

冷阴极灯管(图一所示)在一玻璃管内封入惰性气体Ne+Ar混合气体，其中含有微量水银蒸气(数mg)，并于玻璃内壁涂布荧光体，于二电极间加上一高压高频电场，则水银蒸气在此电场内被激发即产生释能发光效应，放出波长253.7nm的紫外线光，而内壁的荧光体原子则因紫外线激发而提升其能阶，当原子反回原低能阶时放射出可见光(此可见光波长由荧光体物质特性决定)。

CCFL

冷阴极荧光灯管冷阴极灯是一种新型的照明光源；由于CCFL灯管具有灯管细小、结构简单、灯管表面温升小、灯管表面亮度高、易加工成各种形状（直管形、L形、U型、环形等）；使用寿命长、显色性好、发光均匀等优点；所以也是当前TFT-LCD(液晶屏）理想的光源，同时广泛应用于广告灯箱、扫描仪和背光源等用途上

产品评价

据国外媒体报道，目前LED显示器的价格已经接近冷阴极荧光灯管（CCFL）显示器，因此关于2011年将成为LED年的报道一点儿也不令人感到惊奇。如果不出意外，LED将统治整个LCD显示器市场。LED背光源技术直到2009年末才流行起来，但在2010年到来之后，该技术得到了飞速发展。事实上，已经有一些显示器厂商开始采用该技术，把冷阴极荧光灯管技术抛在一旁。

LED背光源技术的一个优势是价格低廉，18英寸以下LED显示器的价格已经与CCFL显示器相差无几。预计在今年后半年，23英寸的价格也将与对应尺寸的CCFL显示器持平。LED的另一个优势就是节能，并且节能将在以后成为LED的主要优势，同时显示器的亮度，对比度和整体画面质量都比CCFL要好。

另据消息称，按照目前的发展状况，到2012年，CCFL显示器很有可能退出显示器市场。
