固溶

理论介绍

固溶处理是为了溶解基体内碳化物、γ’相等以得到均匀的 过饱和固溶体，便于时效时重新析出颗粒细小、分布均匀的碳化物和γ’等强化相，同时消除由于冷热加工产生的应力，使合金发生再结晶。其次，固溶处理是为了获得适宜的晶粒度，以保证合金高温抗蠕变性能。固溶处理的温度范围大约在980~1250℃之间，主要根据各个合金中相析出和溶解规律及使用要求来选择，以保证主要强化相必要的析出条件和一定的晶粒度。对于长期高温使用的合金，要求有较好的高温持久和蠕变性能，应选择较高的固溶温度以获得较大的晶粒度；对于中温使用并要求较好的室温 硬度、屈服强度、拉伸强度、冲击韧性和疲劳强度的合金，可采用较低的固溶温度，保证较小的晶粒度。高温固溶处理时，各种析出相都逐步溶解，同时晶粒长大；低温固溶处理时，不仅有主要强化相的溶解，而且可能有某些相的析出。对于过饱和度低的合金，通常选择较快的冷却速度；对于过饱和度高的合金，通常为空气中冷却。

不锈钢固溶热处理

碳在 奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内时，会有高铬碳化物析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时能变成粉末。所以有晶间腐蚀倾向的奥氏体不锈钢应进行固溶热处理或稳定化处理。

固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态。这种热处理方法为固溶热处理。

固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。

淬火

钢的淬火是将钢加热到临界温度Ac3或Ac1以上某一温度，保温一段时间，使之全部或部分奥氏体化，然后以大于 临界冷却速度的冷速快冷到Ms以下进行马氏体转变的热处理工艺。

通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。

淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。也可以通过淬火满足某些特种钢材的的铁磁性、耐蚀性等特殊的物理、化学性能。

淬火能使钢强化的根本原因是相变，即奥氏体组织通过相变而成为马氏体组织。

固溶处理与时效处理的区别

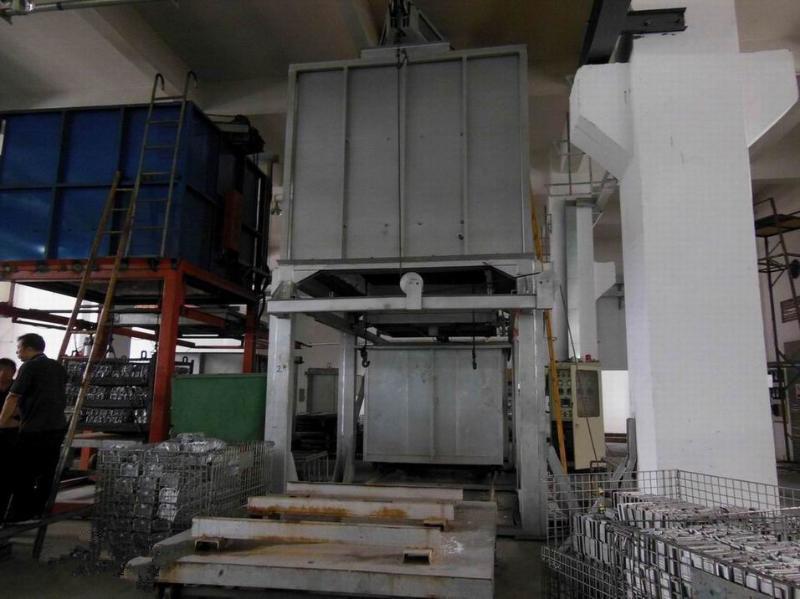

固溶热处理

将合金加热至高温单相区恒温保持，使过剩相充分溶速冷却，以得到过饱和固溶体的热处理工艺

时效处理可分为自然时效和 人工时效两种自然时效是将铸件置于露天场地半年以上，使其缓缓地发生形变，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底.

根据合金本性和用途确定采用何种时效方法。高温下工作的铝合金适宜用人工时效，室温下工作的铝合金有些采用自然时效，有些必须人工时效。

从合金强化相上来分析，含有S相和CuAl2等相的合金，一般采用自然时效，而需要在高温下使用或为了提高合金的屈服强度时，就需要采用人工时效来强化。比如LY11和LY12，40度以下自然时效可以得到高的强度和耐蚀性，对于150度以上工作的LY12和125-250度工作的LY6铆钉用合金则需要人时效。含有主要强化相为MgSi，MgZn2的T相的合金，只有采用人工时效强化，才能达到它的最高强度。

对于一般 铝合金，自然时效时，屈服强度稍低而耐蚀性较好，采用人时效时，合金屈服强度较高而伸长率和耐蚀性都降低。对于铝－锌－镁－铜系合金入LC4则相反，当采用人工时效时，合金耐蚀性比自然时效好。

选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。本节主要介绍 塑料模具的制造工艺路线和热处理工艺的特点。
