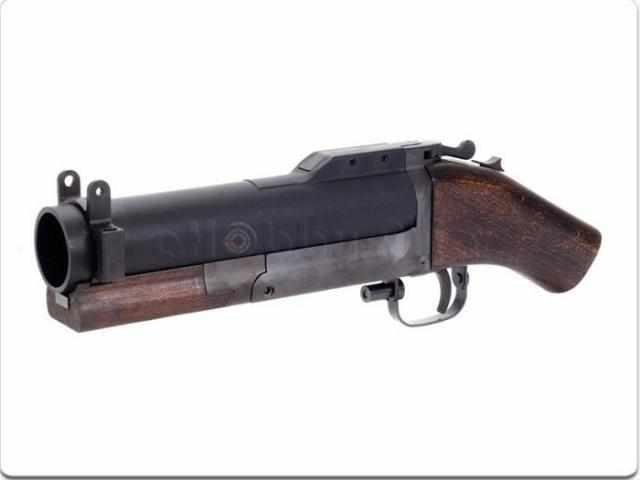

M79式40mm榴弹发射器

美国M79式40mm榴弹发射器由斯普林菲尔德兵工厂于1953年开始研制,1960年10月经美国陆军部批准正式定型并装备部队,1962年首先在越南战场上使用,1971年停产,1975年退出美军现役,而由可挂在M16步枪下方的M203式40mm榴弹发射器取代。目前,该榴弹发射器仍在英国、澳大利亚、韩国、伊朗及南美等近30个国家的军队中装备使用。M79式榴弹发射器为单兵近战武器,主要用来杀伤有生目标,兼用于破甲、照明、信号批示、施放烟幕等,以加强步兵火力,填补手榴弹与迫击炮之间的火力空白。
基础资料
  • 中文名:M79式40mm榴弹发射器
  • 外文名:M79 grenade launcher
  • 研制时间:1953年-1960年
  • 研发单位:斯普林菲尔德兵工厂
  • 所属国家美利坚合众国停产时间:1971年
  • 简介

    结构特点

    M79式榴弹发射器是一种单发射击、枪管滑动开膛、后膛装填的肩射武器,结构简单坚固,使用方便,射击精度较好,可有效攻击150m内的点目标和300m内的面目标。

    发射器

    M79式40mm榴弹发射器由发射管、击发机构、机匣、护木与肩托、瞄准装置等组成。发射管用高强度铝合金制造,内有6条右旋等齐膛线。发射管后部有弹膛容纳弹药。击发机构用钢材制造,包括锁定发射管的卡笋、保险机构、扳机、击针和击锤等机构。在操作卡笋打开发射管完成装填动作的同时,保险机和击锤自动处于保险和待发状态。扳机护圈可左右转动,有利于冬季戴手套时操作。

    机匣前下方与发射管通过轴销结合在一起,发射管可绕轴销旋转与机匣扣合或解脱。

    下护木一般为木质,肩托用玻璃钢制成,尾端装有橡皮垫,以减小卧姿和大射角射击时的不适感。

    瞄准装置

    M79式40mm榴弹发射器的瞄准装置由准星和框形折叠表尺组成,固定在发射管的上方。准星部分包括固定式片状准星和准星护耳。表尺部分包括游标及缺口照门,并设有风向修正分划和高低分划微调螺杆。目标在100m以内时,应使用直射照门。

    弹药

    M79式40mm榴弹发射器发射各种40mmSR榴弹,包括杀伤榴弹、榴霰弹、信号弹、示标弹、发烟弹、杀伤爆破两用弹和演习弹。

    性能数据

    口径:40mm

    初速:76m/s

    最大膛压:20.69MPa

    最大射程:400m

    有效射程

    面目标:-350m

    点目标:-150m

    战斗射速:6~8发/min

    发射方式:单发

    发射器长:737mm

    发射管长:356mm

    膛线:6条,右旋,缠距1219mm

    发射器质量

    不含弹:2.72kg

    含弹:2.95kg

    瞄准装置:准星,片状,照门

    缺口式配用弹种:40×46,mmSR榴弹
